PER INSTALLARE/RIMUOVERE I BRACCI DI CONTATTO
1. Scollegare l'utensile dalla linea d'aria.
2. Reggere l'utensile con il braccio di contatto rivolto verso il basso. Spingere il braccio di contatto contro una superficie rigida
finché la sicura (A) non scatta nella posizione di blocco.

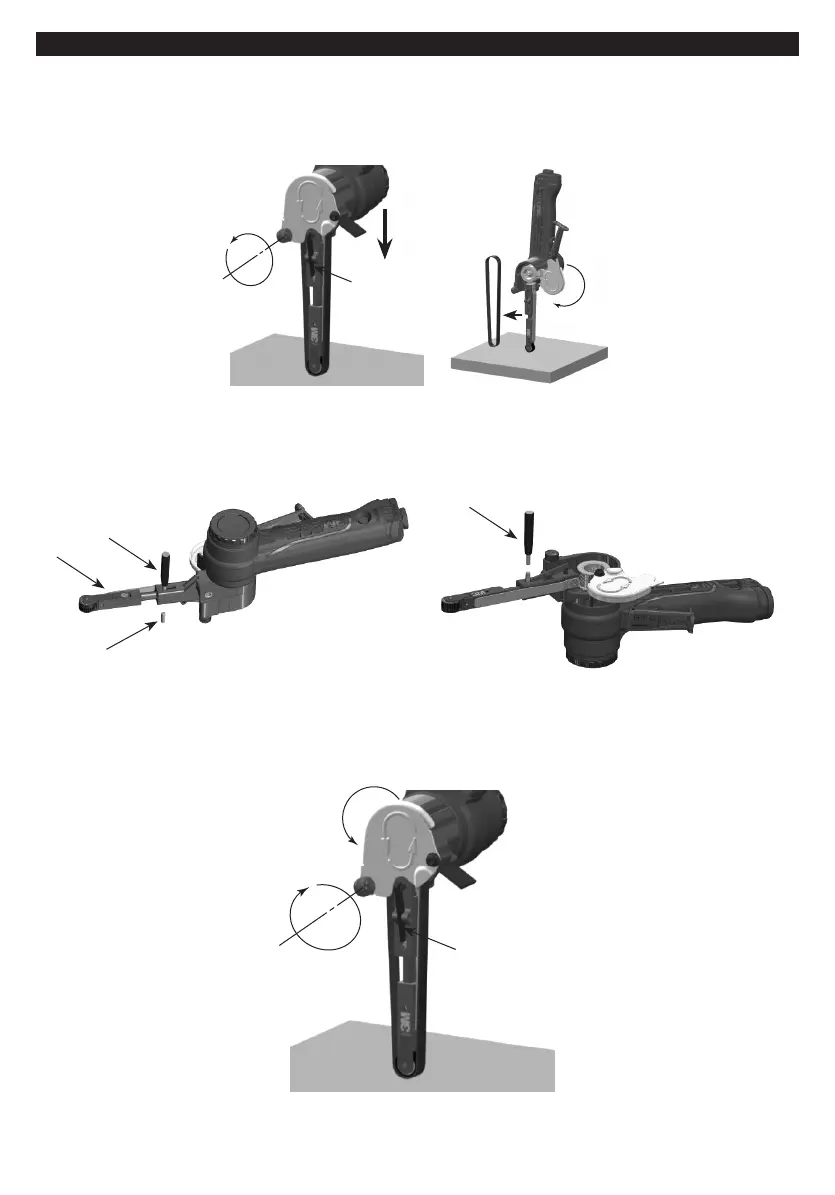

3. Allentare la vite incassata (B).（Vedere Fig. 1）
4. Ruotare la copertura del nastro (C) e rimuovere il nastro.（Vedere Fig. 2)
(Fig. 1)
B
A
(Fig. 2)
C
5. Premere la sicura (A) per rilasciare il braccio di contatto nella sua posizione estesa originaria.
6. Collocare l'utensile in posizione orizzontale con il tappo rivolto verso l'alto (Vedere Fig. 3). Utilizzare un cacciachiodi (D) per
estrarre il perno (E). Rimuovere e sostituire il braccio di contatto (F).
7. Posizionare l'utensile con il tappo rivolto verso il basso. (Vedere Fig. 4). Utilizzare un cacciachiodi (D) per installare il perno (E).
D
F
E
(Fig. 3)
D
(Fig. 4)
8. Ripetere il passaggio 2.
9. Installare il nastro.
10. Ripetere il passaggio 5.
11. Ruotare all'indietro la copertura del nastro e serrare la vite incassata (B). (Vedere Fig. 5)
B
C
A
(Fig. 5)
