Français - 12
b

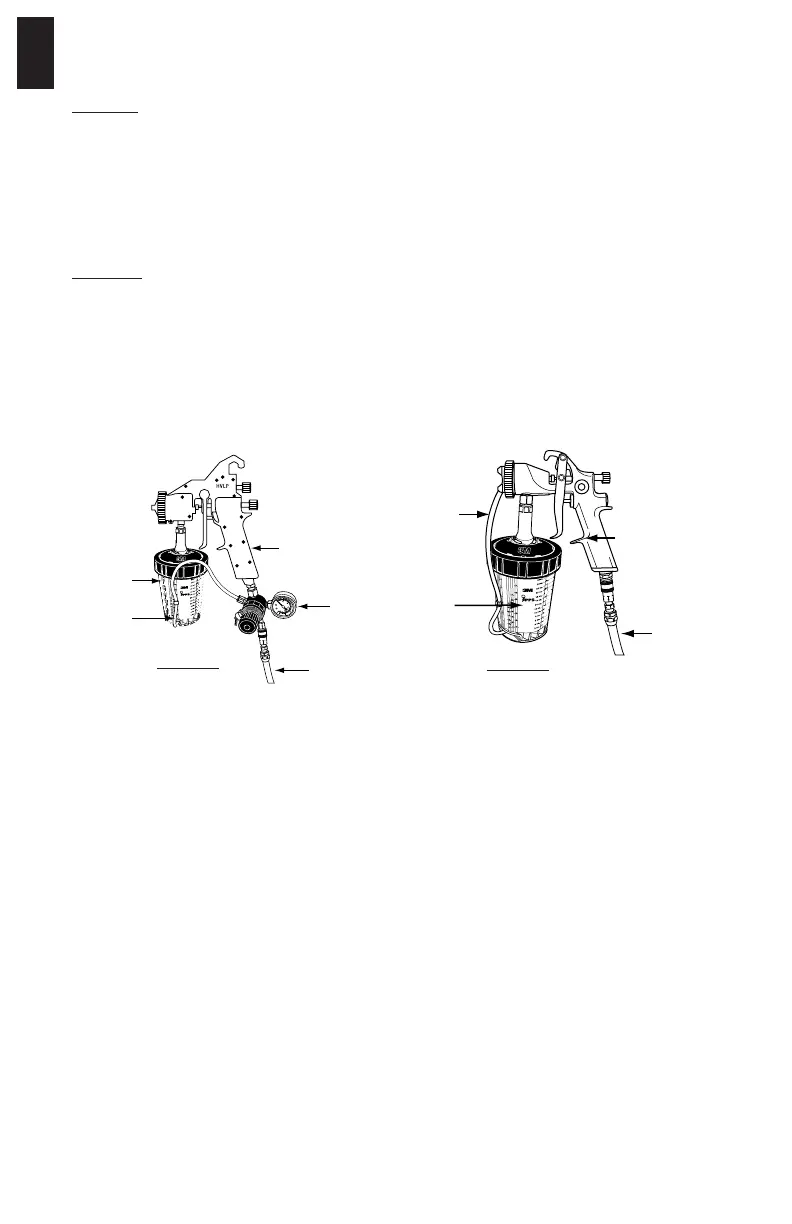

Installations classiques
Exemple 1:
Pistolets de pulvérisation conçus pour fournir et contrôler la pression du godet à partir d’un régulateur de
pression fixé à la base de la poignée du pistolet de pulvérisation. Cet exemple utilise un compresseur d’air
comme source d’alimentation.
La pression d’air vers le pistolet de pulvérisation (A) est régulée et fournie au pistolet de pulvérisation par le
tuyau d’alimentation en air (D). La pression d’air vers le godet sous pression PPS™ 3M™ série 2.0 (B) est
régulée par le régulateur de pression du godet (E) et fournie au godet sous pression PPS™ 3M™ série 2.0
au travers du tuyau à pression du godet (C).
Exemple 2 :
Pistolets de pulvérisation conçus pour fournir et contrôler la pression du godet à partir d’un orifice de
pression sur le corps du pistolet de pulvérisation. Cet exemple utilise un compresseur d’air comme source
d’alimentation.
La pression d’air vers le pistolet de pulvérisation (A) est régulée et fournie au pistolet de pulvérisation par le
tuyau d’alimentation en air (D). La pression d’air au niveau du godet sous pression PPS™ 3M™ série 2.0 (B)
est régulée par la conception du pistolet de pulvérisation et fournie par l’orifice de pression sur le corps du
pistolet de pulvérisation au tuyau de pression du godet (C).
Légende des exemples:
A. Pistolet de pulvérisation
B. Godet sous pression PPS™ 3M™ série 2.0
C. Tuyau à pression du godet
D. Tuyau d’alimentation en air
E. Régulateur de pression du godet
La pince de tuyau sur le godet (1a) peut être utilisée pour maintenir le tuyau fermement en place pendant la
pulvérisation, pince du tuyau incluse dans le godet sous pression PPS™ 3M™ série 2.0 (large) uniquement.
A
D
C
B
A
E
B
C
D
Exemple 1
Exemple 2
