РУССКИЙ - 152
v

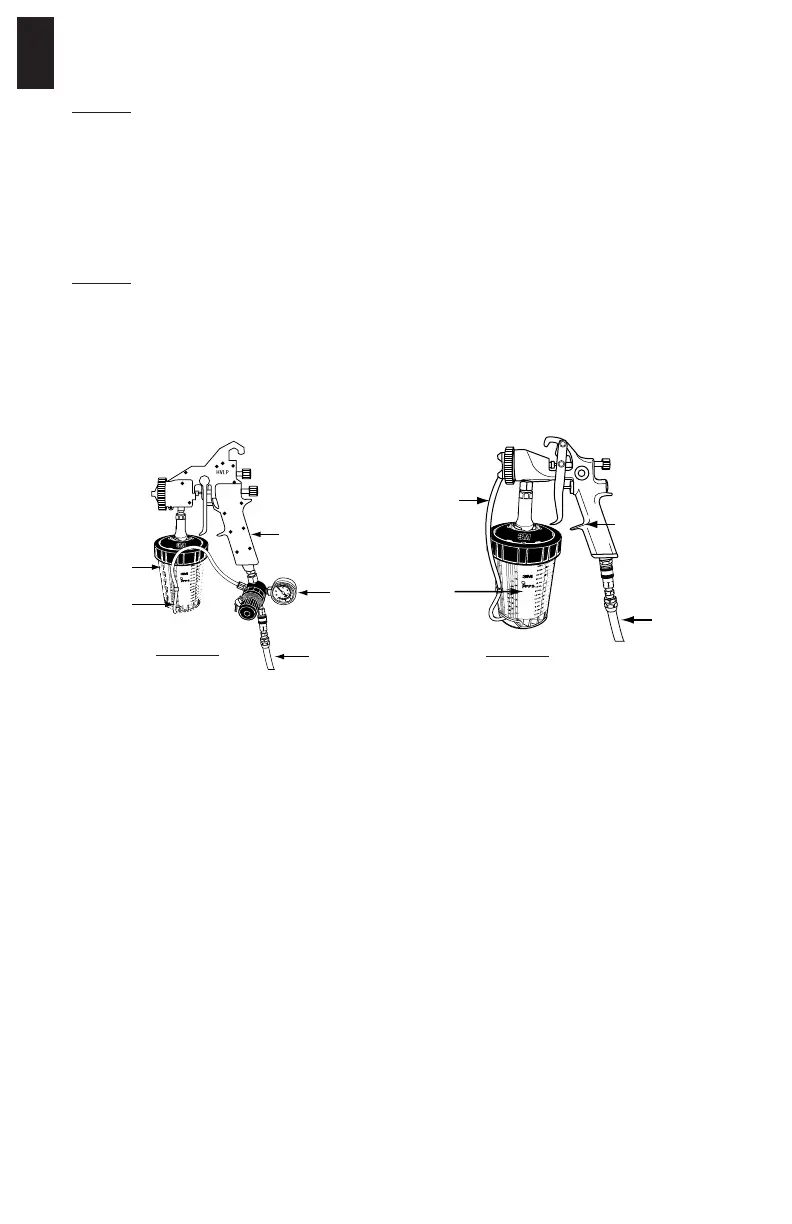

Типичная установка
Пример 1.
Пистолеты предназначены для подачи и регулирования давления в стакане с помощью регулятора
давления, установленного на основании рукоятки пистолета. В данном примере в качестве источника
питания используется воздушный компрессор.
Давление воздуха в пистолете (A) регулируется и подается в пистолет-распылитель через шланг
подачи воздуха (D). Давление воздуха в мягком стакане 3M™ PPS™ серии 2.0 Type H/O (B)
регулируется давлением регулятора стакана (E) и подается на мягкий стакан 3M™ PPS™ серии
2.0 Type H/O через напорный шланг (C).
Пример 2.
Пистолеты предназначены для подачи и регулирования давления в стакане через напорный
патрубок на корпусе пистолета. В данном примере в качестве источника питания используется
воздушный компрессор.
Давление воздуха в пистолете (A) регулируется и подается в пистолет через шланг подачи воздуха (D).
Давление воздуха в мягкий стакан 3M™ PPS™ серии 2.0 Type H/O (B) регулируется с помощью конструкции
пистолета и подается через порт давления на корпусе пистолета к шлангу мягкого стакана (C).
Обозначения в примерах:
A. Пистолет
B. Мягкий стакан 3M™ PPS™ серии 2.0 Type H/O
C. Напорный шланг стакана
D. Шланг подачи воздуха
E. Регулятор давления стакана
Зажим для шланга на стакане (1a) может использоваться для надежного удержания шланга на месте
во время распыления. Зажим для шланга входит в комплект поставки мягкого стакана 3M™ PPS™
серии 2.0 Type H/O (Large).
A
D
C
B
A
E
B
C
D
Пример 1.
Пример 2.
