3M PPS 2.0 H/O Series - Page 161

Ukrainian - 159
w

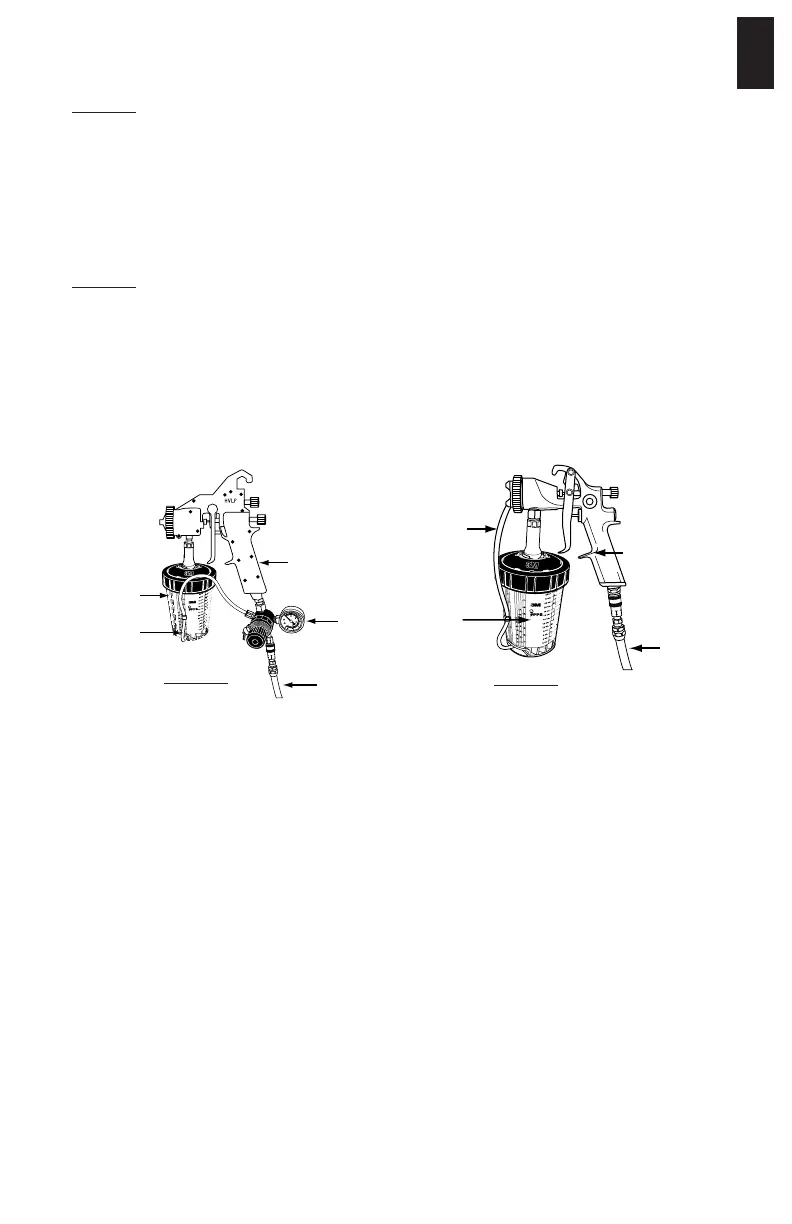

Типове встановлення
Приклад 1
Пістолети-розпилювачі, у яких подача й регулювання тиску в чашці здійснюється за допомогою
регулятора тиску, встановленого в основі рукоятки пістолета-розпилювача. У цьому прикладі джерелом
подачі тиску є повітряний компресор.
Тиск повітря до пістолета-розпилювача (A) регулюється й подається в пістолет-розпилюваччерез
шланг подачі повітря (D). Тиск повітря до чашки типу H/O серії 2.0 PPS™ 3M™ для нанесення покриття
під тиском регулюється за допомогою регулятора тиску в чашці
(E) і подається до чашки типу H/O серії 2.0 PPS™ 3M™ через шланг подачі тиску до чашки (C).
Приклад 2
Пістолети-розпилювачі, у яких подача й регулювання тиску в чашці відбувається через отвір для
подачі тиску в корпусі пістолета-розпилювача. У цьому прикладі джерелом подачі тиску є повітряний
компресор.
Тиск повітря до пістолета-розпилювача (A) регулюється й подається в пістолет-розпилюваччерез
шланг подачі повітря (D). Тиск повітря до чашки типу H/O серії 2.0 PPS™ 3M™ для нанесення покриття
під тиском регулюється за допомогою конструкції пістолета-розпилювача і подається через отвір для
подачі тиску на корпусі пістолета-розпилювача у шланг подачі тиску в чашку (C).
Позначення в прикладах
A. Пістолет-розпилювач
B. Чашка типу H/O серії 2.0 PPS™ 3M™ для нанесення покриття під тиском
C. Шланг подачі тиску в чашку
D. Шланг подачі повітря
E. Регулятор тиску в чашці
Зафіксувати шланг під час розпилення можна за допомогою затискача для шланга на чашці (1а).
Затискач для шланга (тільки великого розміру) входить у комплект чашки типу H/O серії 2.0 PPS™
3M™ для нанесення покриття під тиском.
A
D
C
B
A
E
B
C
D
Приклад 1
Приклад 2
