Nederlands - 40

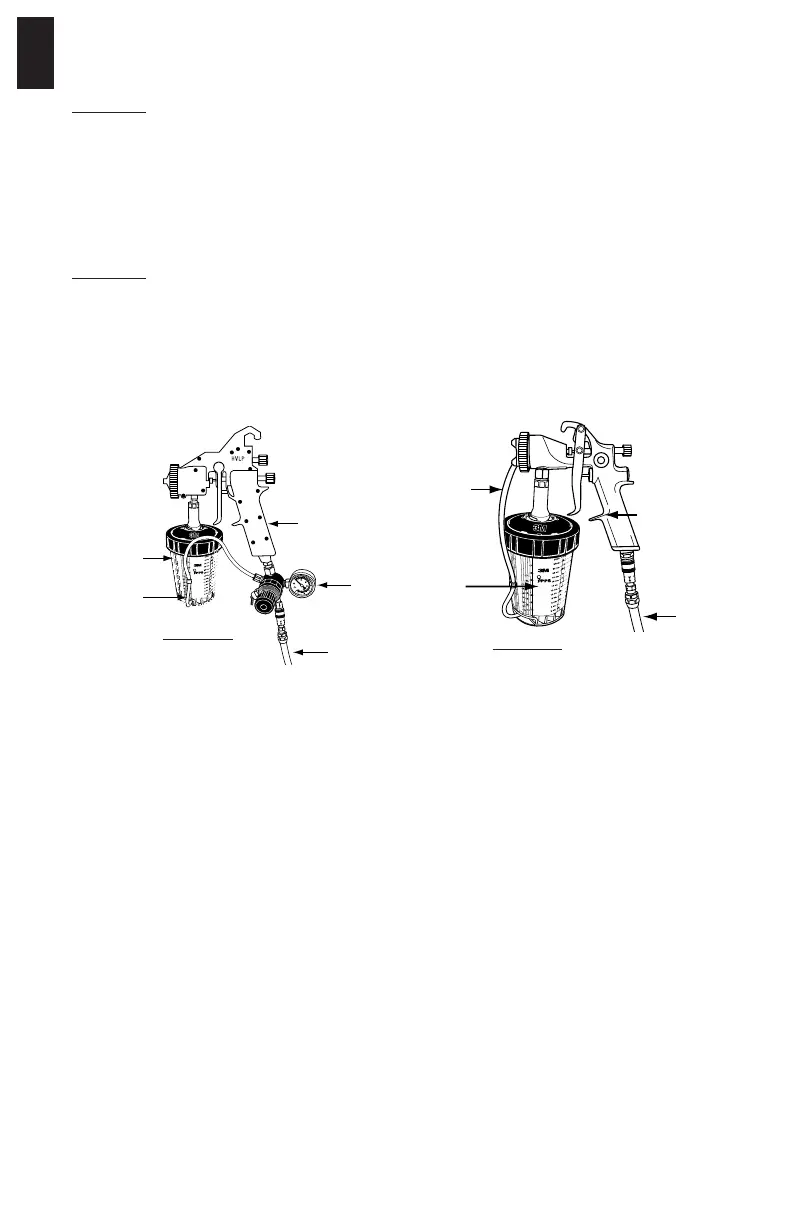

Typische installatie
Voorbeeld 1:
Spuitpistolen ontworpen om de bekerdruk te leveren en te regelen met een drukregelaar die aan de
onderkant van de pistoolhandgreep is gemonteerd. In dit voorbeeld wordt een luchtcompressor als
toevoerbron gebruikt.
De luchtdruk naar het spuitpistool (A) wordt geregeld en via de luchttoevoerslang (D) naar het spuitpistool
gevoerd. De luchtdruk naar de 3M™ PPS™ Serie 2.0 Type H/O Pressure Cup (B) wordt geregeld
door de bekerdrukregelaar (E) en geleverd aan de 3M™ PPS™ Serie 2.0 Type H/O Pressure Cup via
bekerdrukslang (C).
Voorbeeld 2:
Spuitpistolen ontworpen om bekerdruk toe te voeren en te regelen vanaf een drukpoort op de body van het
spuitpistool. In dit voorbeeld wordt een luchtcompressor als toevoerbron gebruikt.
De luchtdruk naar het spuitpistool (A) wordt geregeld en via de luchttoevoerslang (D) naar het spuitpistool
gevoerd. De luchtdruk naar de 3M™ PPS™ Serie 2.0 Type H/O Pressure Cup (B) wordt geregeld door het
ontwerp van het spuitpistool en geleverd via de drukpoort op de body van het spuitpistool naar de
bekerdrukslang (C).
Uitleg bij de voorbeelden:
A. Spuitpistool
B. 3M™ PPS™ Serie 2.0 Type H/O Drukbeker
C. Bekerdrukslang
D. Luchttoevoerslang
E. Bekerdrukregelaar
De slangklem op de beker (1a) kan worden gebruikt om de slang tijdens het spuiten goed op zijn plaats te
houden; de slangklem wordt alleen bij de 3M™ PPS™ Serie 2.0 Type H/O Pressure Cup (groot) geleverd.
