CONTENIDO DE LA CAJA
18
• Cinta métrica
• Cuchilla
• Destornillador Phillips
• Taladro y brocas de
1/8" y 7/32"
• Llave ajustable
• Blanqueador
• Gafas de seguridad
• Lápiz
• Cinta de enmascarar
• Bandeja o cubeta
Herramientas recomendadas para la instalación:
A
G
E
F H
JI J K L
M
N
O
P Q R
S T
B C D
1/4" ROJO
3/8" BLANCO
3/8" ROJO

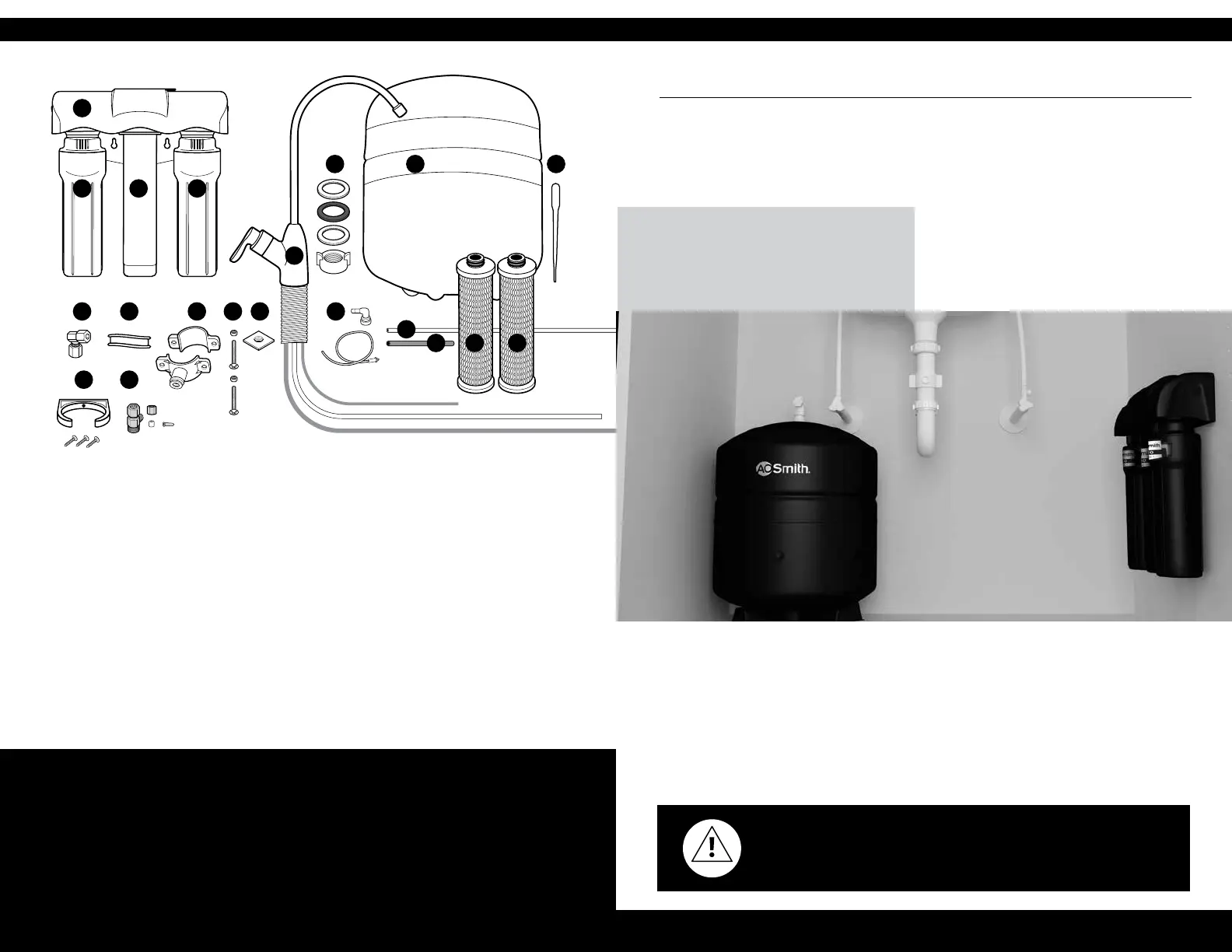

A COLECTOR DEL SISTEMA
B SUMIDERO DEL FILTRO
DE CARBÓN
C CARTUCHO DEL FILTRO
DE MEMBRANA
D SUMIDERO DEL FILTRO
CLARYUM
®
E LLAVE CON TUBOS
F JUNTA, TUERCA,
ARANDELA, SEPARADOR
G TANQUE DE
ALMACENAMIENTO DE
AGUA
H GOTERO
I CONECTOR DEL TANQUE
J CINTA DE TEFLÓN
K CONECTOR DE DRENAJE
L TUERCAS Y PERNOS
M SELLO DE ESPUMA
N LIMITADOR DE FLUJO Y
CODO EN 90°
O TUBO DE ¼" BLANCO
P TUBO DE 3/8" ROJO
Q CARTUCHO DEL FILTRO DE
CARBÓN
R CARTUCHO DEL FILTRO
CLARYUM
®
(AZUL)
S TORNILLOS + SOPORTE
T T DE LATÓN
Nota: Recomendamos llamar
a un profesional autorizado o
certicado si es que se necesita
perforar. Se recomienda tener
conocimiento básico de plomería
antes de instalar esta unidad.
GUÍA DE INSTALACIÓN
19
Nota: Si tiene tuberías de drenaje de
metal, consulte con un plomero para
realizar la instalación de la conexión de
drenaje.
Se utilizará el tubo blanco de 3/8" de la llave, que viene instalado previamente, para
conectar al tanque y luego al colector. Mida el tubo desde el oricio de la llave hasta
la salida del colector del sistema. Asegúrese de que el tubo sobrante sea suciente
para conectar el colector al tanque. No corte el tubo sin antes seguir las instrucciones
a continuación.
Retire el sistema, el remineralizador y el tanque de abajo del fregadero para
comenzar la instalación.
ADVERTENCIA: Recomendamos llamar a un profesional autorizado o certicado. La
instalación adecuada es responsabilidad del instalador. La garantía no cubre fallas
del producto debido a una instalación incorrecta.
CONSEJO
Coloque temporalmente el colector del sistema,
el remineralizador y el tanque dentro del
gabinete bajo el fregadero o ubicación deseada
para garantizar un espacio adecuado y un
posicionamiento correcto.
Prepare el lugar y planique la instalación
Antes de la instalación, lea todo el manual para familiarizarse con el sistema y
determinar la mejor ubicación para la instalación. Asegúrese de revisar y cumplir con
todos los códigos de plomería locales.
Lea todo el manual antes de la instalación para asegurarse de que todas las piezas indicadas
estén presentes.
Si falta una pieza o alguna está dañada, llámenos para avisarnos al 833.232.9711. No intente
instalar el ltro.
