GUÍA DE INSTALACIÓN
22 23
ESCUDO
JUNTA
Necesitará un oricio superior del fregadero de 32mm (1 1/4") de diámetro para
la llave. Si perforará un oricio nuevo, asegúrese de que el cuerpo de la llave se
monte a ras contra la supercie y que haya suciente tubo entre el cuerpo de la
llave y el colector del sistema.

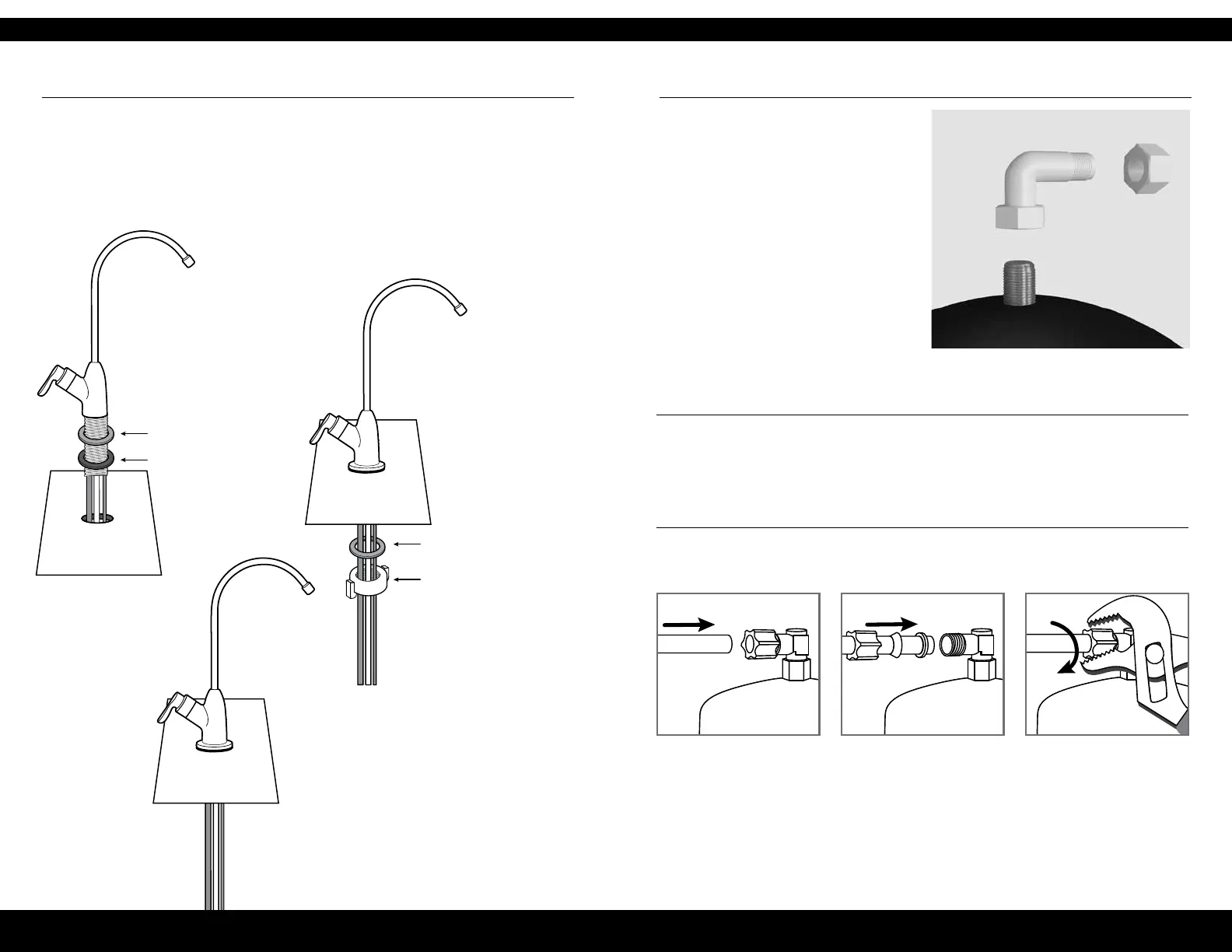

PASO 3: Instalación de la llave de osmosis inversa (OI)
1 Coloque el escudo de metal y
la junta negra en la base de
la llave y pase el tubo y las
roscas de la llave a través del
oricio de la encimera.
2 Deslice la arandela
de metal en la llave.
Enrosque la tuerca de
la llave en las roscas
de la llave. Apriete
con la mano.
3 Mida el tubo blanco de 3/8" desde la
llave hacia el colector y corte según
la longitud deseada. El tubo sobrante
conectará el colector al tanque.
ARANDELA
TUERCA DE LA LLAVE
1 Aplique 4 o 5 vueltas hacia la derecha
de cinta de Teón alrededor del niple
en la parte superior del tanque, en la
misma dirección que las roscas.
2 Apriete el conector del tanque con la
mano en el niple del tanque hasta que
esté rme.
4 Instale el tubo blanco de 3/8" en el tanque.
Pase el tubo a través
de la tuerca, el collarín
y el manguito para
introducirlo en el
conector.
Destornille la tuerca
de compresión del
conector del tanque
para asegurarse de que
el tubo esté conectado
completamente a través
del collarín y el manguito.
Deslice las tuercas en
las roscas y apriete
con una llave.
Nota: Evite apretar
demasiado.
PASO 4: Instalación del tanque de almacenamiento de agua
3 Con el soporte de montaje, coloque el tanque cerca del colector del sistema. Con el
tubo blanco de 3/8" que sobró de la instalación de la llave, conecte un extremo al
tanque y el otro al puerto etiquetado “Tank” (Tanque) en el colector.
Nota: No estropee la rosca ni apriete demasiado.
