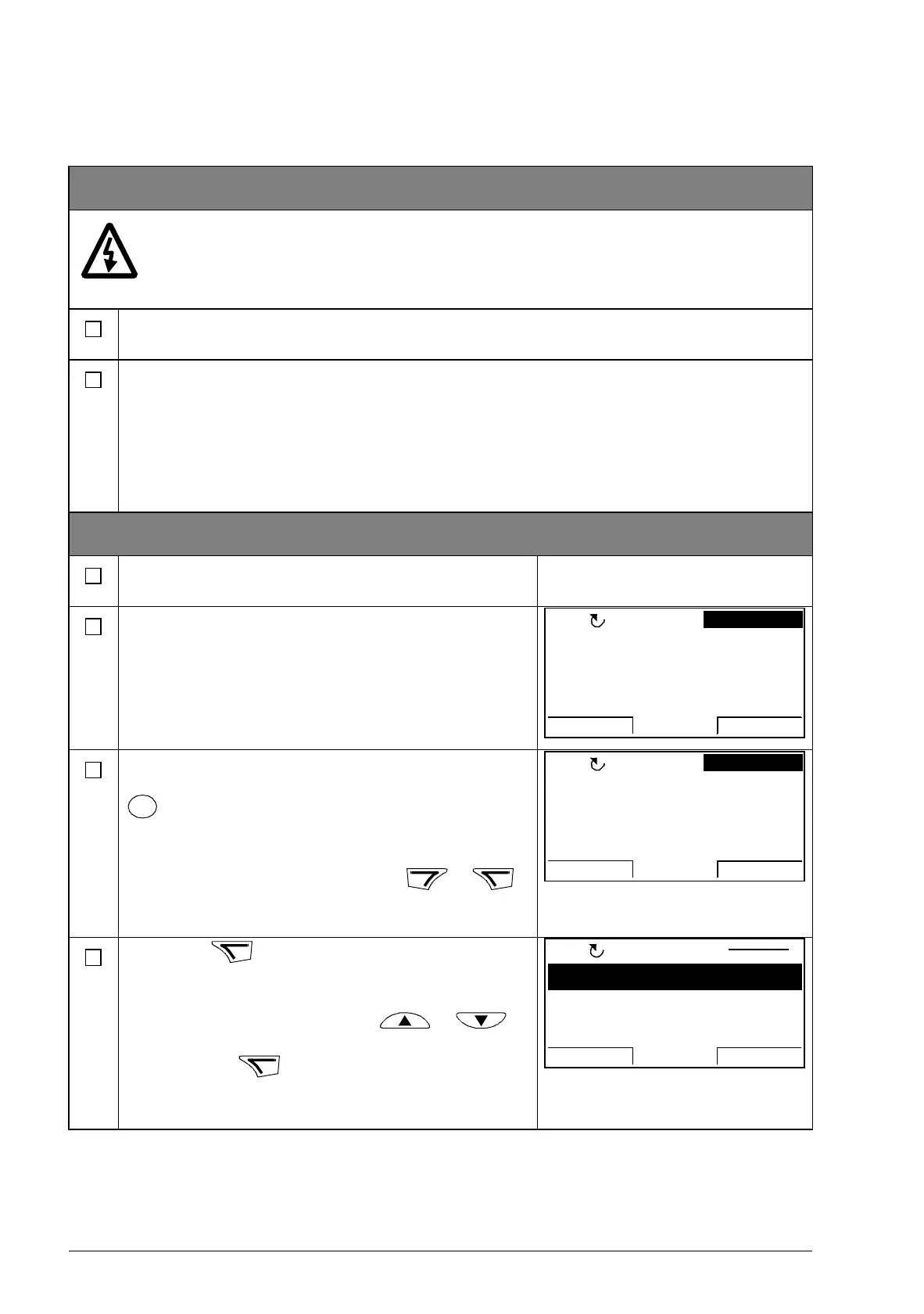

96 Guia Rápido de Arranque para o ACS850 com Programa de Controlo Standard
Procedimento de arranque
Segurança
O arranque só pode ser executado por um electricista qualificado.
As instruções de segurança devem ser seguidas durante o procedimento de
arranque. Veja as instruções de segurança nas primeiras páginas do manual de
hardware apropriado.
Verificar a instalação. Consulte a lista de verificação da instalação no manual de
hardware apropriado.
Verifique se o arranque do motor não provoca nenhum perigo.
Desacoplar a máquina accionada se:
existir risco de danos no caso de um sentido de rotação incorrecto, ou
for necessário um ID Run normal durante o arranque do accionamento, quando o
binário de carga é superior a 20% ou a maquinaria não suportar o binário nominal
transitório durante o ID Run.
Ligação, característicassicas da consola de programação
Ligue a consola de programação ao accionamento
usando um cabo apropriado da Categoria 5E.
Arranque do accionamento. Após alguns
momentos, a consola apresenta o modo Output
(direita).
Nota: O ecrã do modo Output alterna com “Alarm
2021 NO MOTOR DATA” até um assistente ser
posteriormente iniciado no procedimento.
Mude para controlo local para assegurar que o
controlo externo é desactivado pressionando a tecla
na consola de programação. O controlo local é
indicado pelo texto "LOC" na linha superior do ecrã.
As duas caixas na linha inferior do ecrã indicam a
função das duas teclas multifunção e .
O conteúdo das caixas depende das selecções do
menu visível.
Pressione (MENU) para aceder ao menu
Principal.
Dentro de qualquer menu, a selecção pretendida é
assinalada. Pressione as teclas e
para efectuar uma nova selecção; active
pressionando (ENTER).
O menu Principal é o ponto de arranque para os
procedimentos descritos abaixo.
00 A
00 Hz
0 %0.
0.
0.
REM
DIR
MENU
0.00rpm
LOC
REM
00 A
00 Hz
0 %0.
0.
0.
LOC
DIR
MENU
0.00rpm
PARAMETERS
ASSISTANTS
CHANGED PAR
EXIT ENTER
MAIN MENU 1LOC
