4 – Configuration couplage barre
primaire ronde
4 – Configuration couplage barre
primaire ronde
Parameters / Paramètres
Sensor Round bar
CS500 and CS1000 Diameter = 25mm

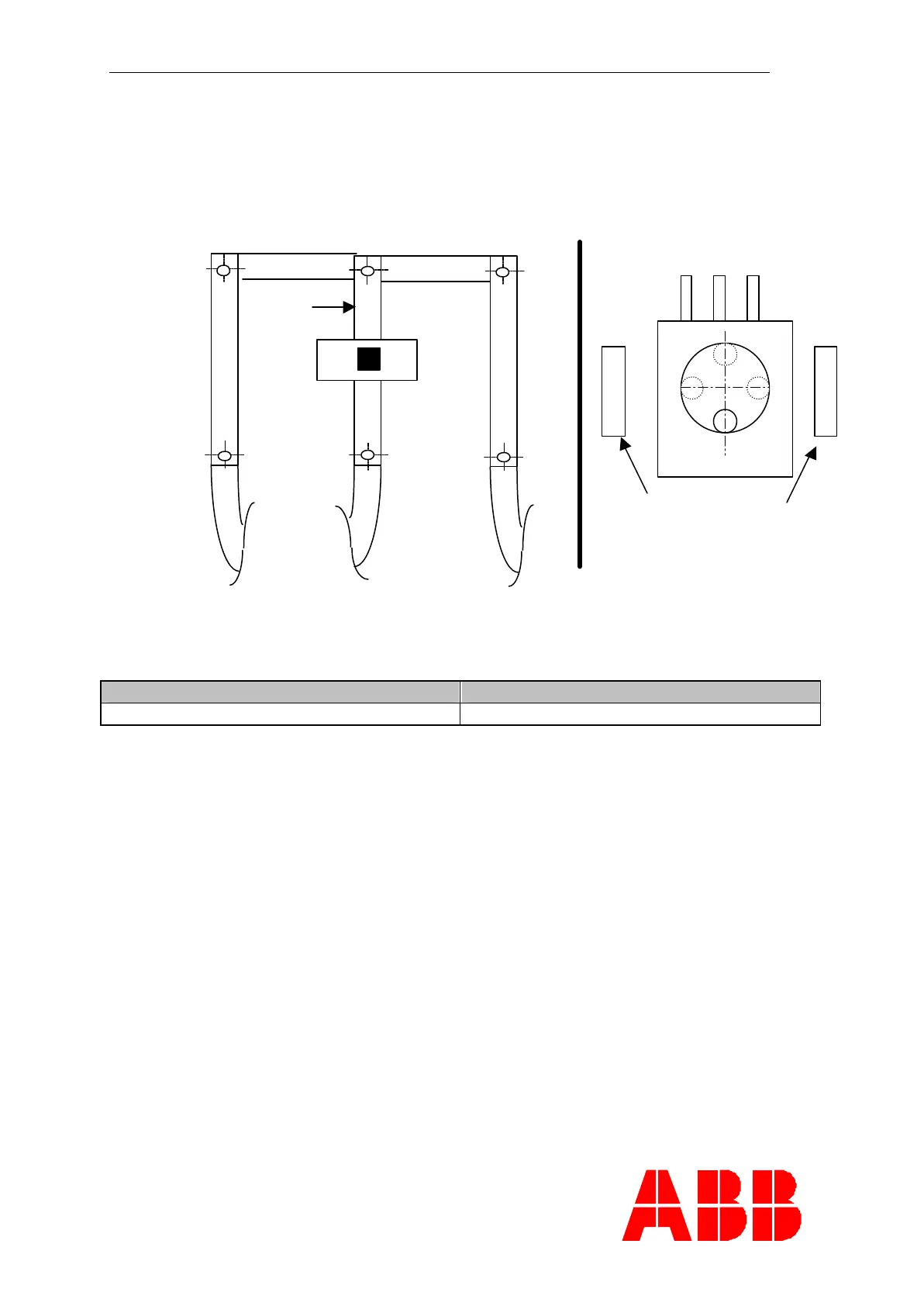

In such a configuration, we determinate the
influence on the accuracy of the sensor of
the position of the round bar inside the
primary hole of the sensor.
Dans cette configuration, on détermine
l’influence de la position de la barre ronde
dans le trou primaire sur la précision du
capteur.
Asymetrical generator
Générateur asymétrique
Round bar
Symetrical AC generator
