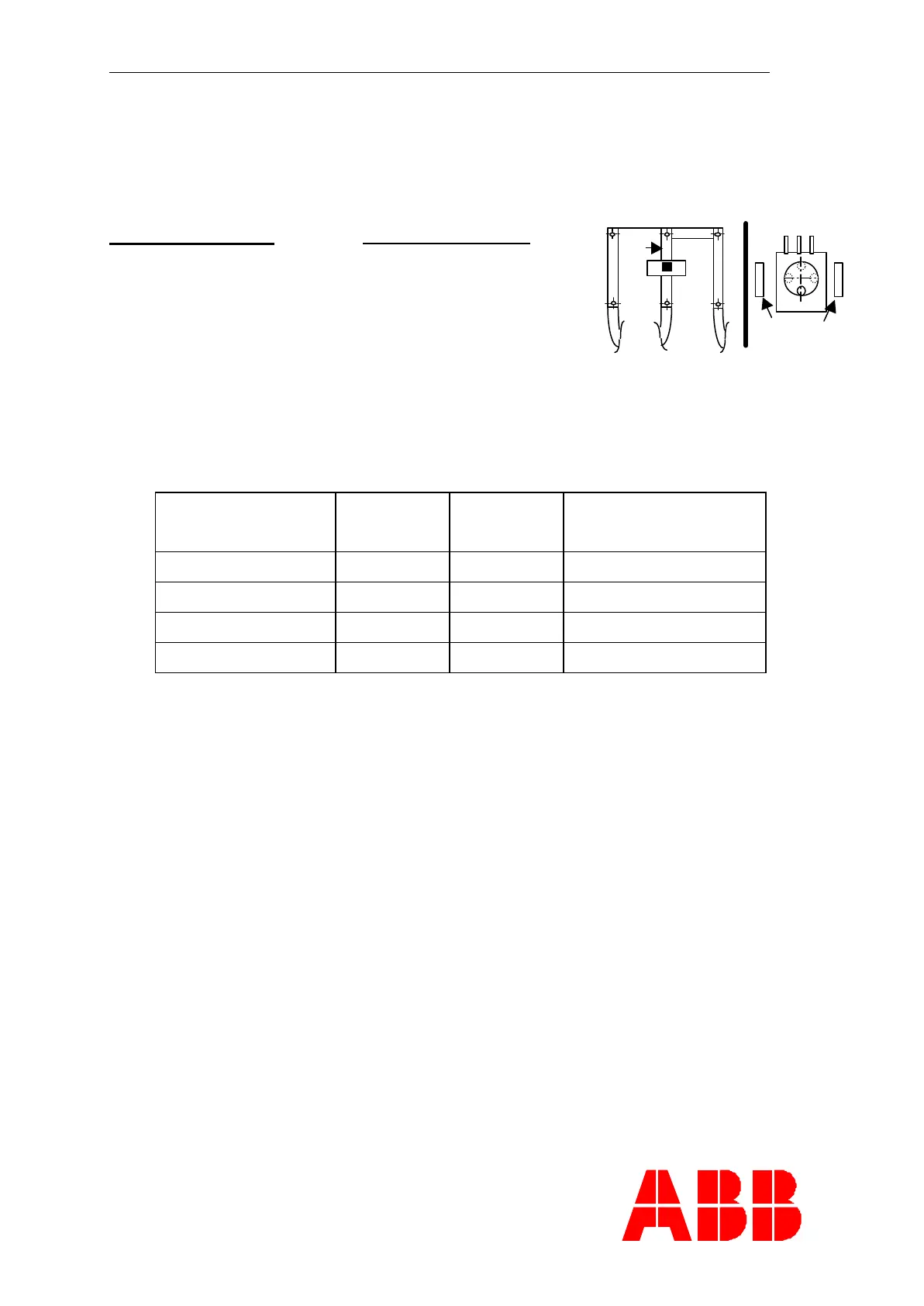

CS500: accuracy in external bars configuration
CS500: précision en configuration couplage barre primaire
ronde
General parameters:
I
PN
= 500A; AC (50 Hz)
R
M
= 10 Ω
Supply Voltage: ±24 V
Paramètres généraux:
I
PN
= 500A; AC (50 Hz)
R
M
= 10 Ω
Alimentation: ±24 V
Position of
the round bar Ip moy A Is moy A Accuracy moy %
Top 510 0,102 0,023
Bottom 511 0,102 -0,006
- Side 518 0,104 -0,004
+ side 498 0,099 -0,017
Asyme
