ABB CS500 - Page 24

1SBD370000F1000 Page 24/27
ABB Entrelec

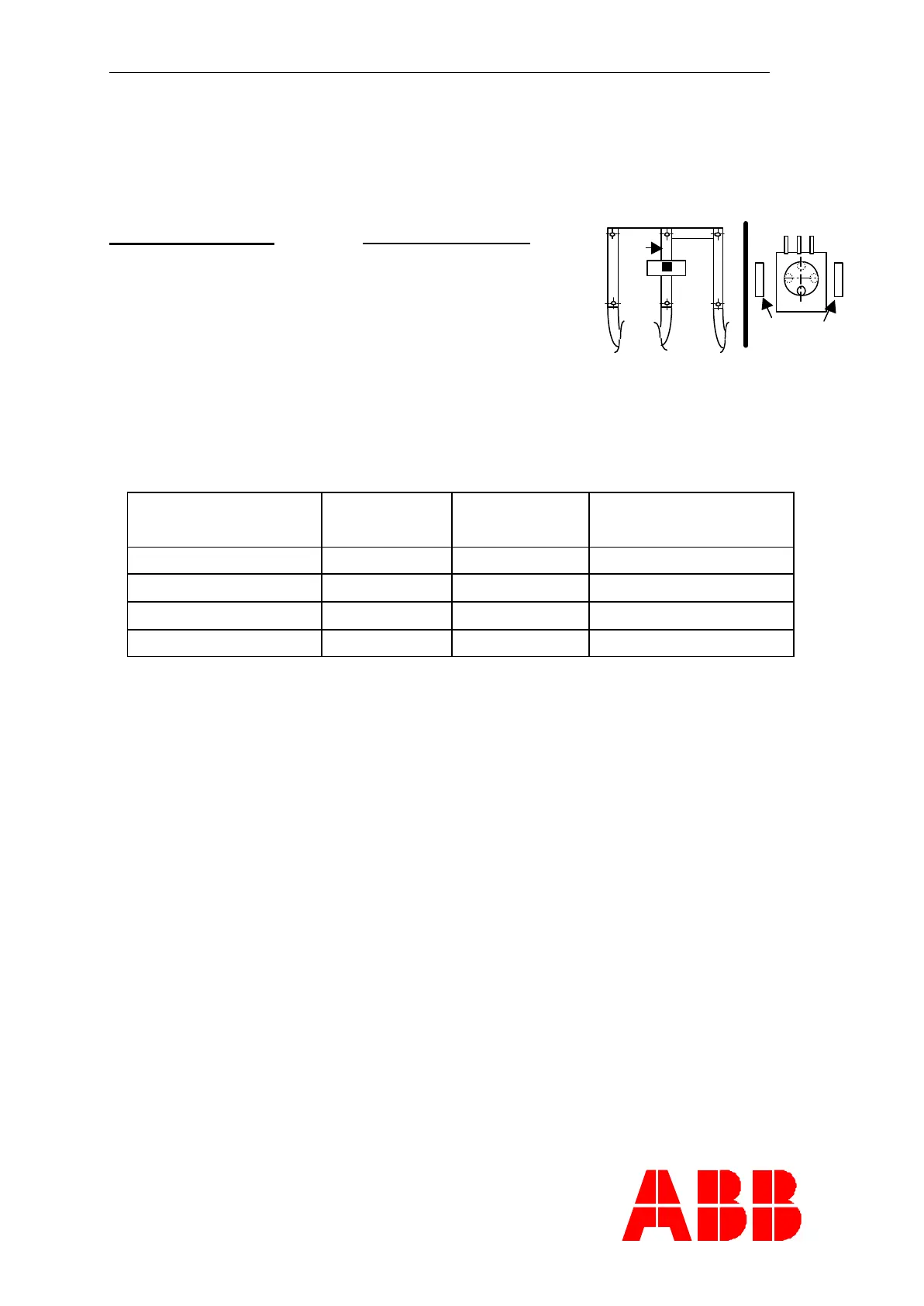

CS1000: accuracy in external bars configuration
CS1000: précision en configuration couplage barre primaire
ronde
General parameters:
I
PN
= 1000A; AC (50 Hz)
R
M
= 4 Ω
Supply Voltage: ±24 V
Paramètres généraux:
I
PN
= 1000A; AC (50 Hz)
R
M
= 4 Ω
Alimentation: ±24 V
Position of
the round bar
Ip moy A Is moy A Accuracy moy %
Top 1004 0,201 0,037
Bottom 1005 0,201 0,019
- Side 1016 0,203 0,007
+ side 1013 0,203 0,002
Asyme
