ABB Emax Replacement

(6)
4

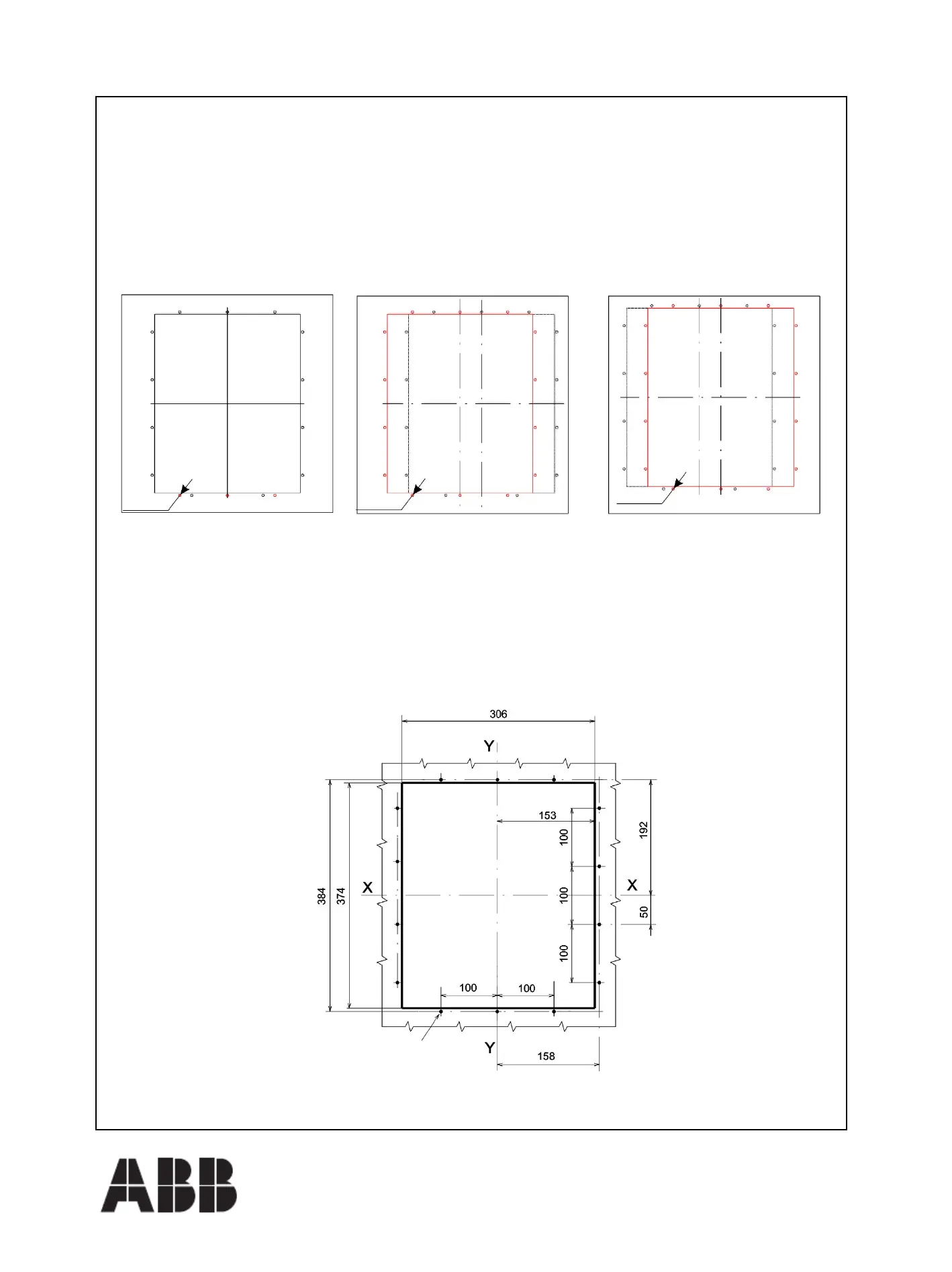

– Cut the door along the unbroken red line and drill
in the position marked by the red holes.
– Сделайте в дверце вырез вдоль сплошной
красной линии и просверлите отверстия
в местах, отмеченных красным цветом.
E1 — E2 — E3 — E6 / E2.2 — E4.2 — E6.2 E4/E4.2
3-ПОЛЮСН. 4-ПОЛЮСН.
Fi
g
. 5 Рис. 5
– If the dotted line on the adhesive template fails to
perfectly match the existing opening in the door, cut
a new door as indicated by the positions of the
axes (X-Y) on the template.
– Если пунктирная линия на самоклеящемся
шаблоне не точно совпадает с имеющимся
в дверце проемом, сделайте вырез в новой
дверце, ориентируясь по осям (X-Y)
на шаблоне.
Fig. 6 Рис. 6
Ø5 mm
Ø 5 мм
Ø5 mm
Ø 5 мм
Ø5 mm
Ø 5 мм
Ø5 n°14 holes
14 отверстий Ø 5 мм

ABB Emax Specifications

General

Rated Current	630 A to 6300 A
Number of Poles	3 or 4
Frequency	50/60 Hz
Mounting	Fixed or withdrawable
Standards	IEC 60947-2
Trip Unit	Electronic
