ABB MicroFlex e190 Quick Installation Guide

快速安装指南 — MicroFlex e190
16

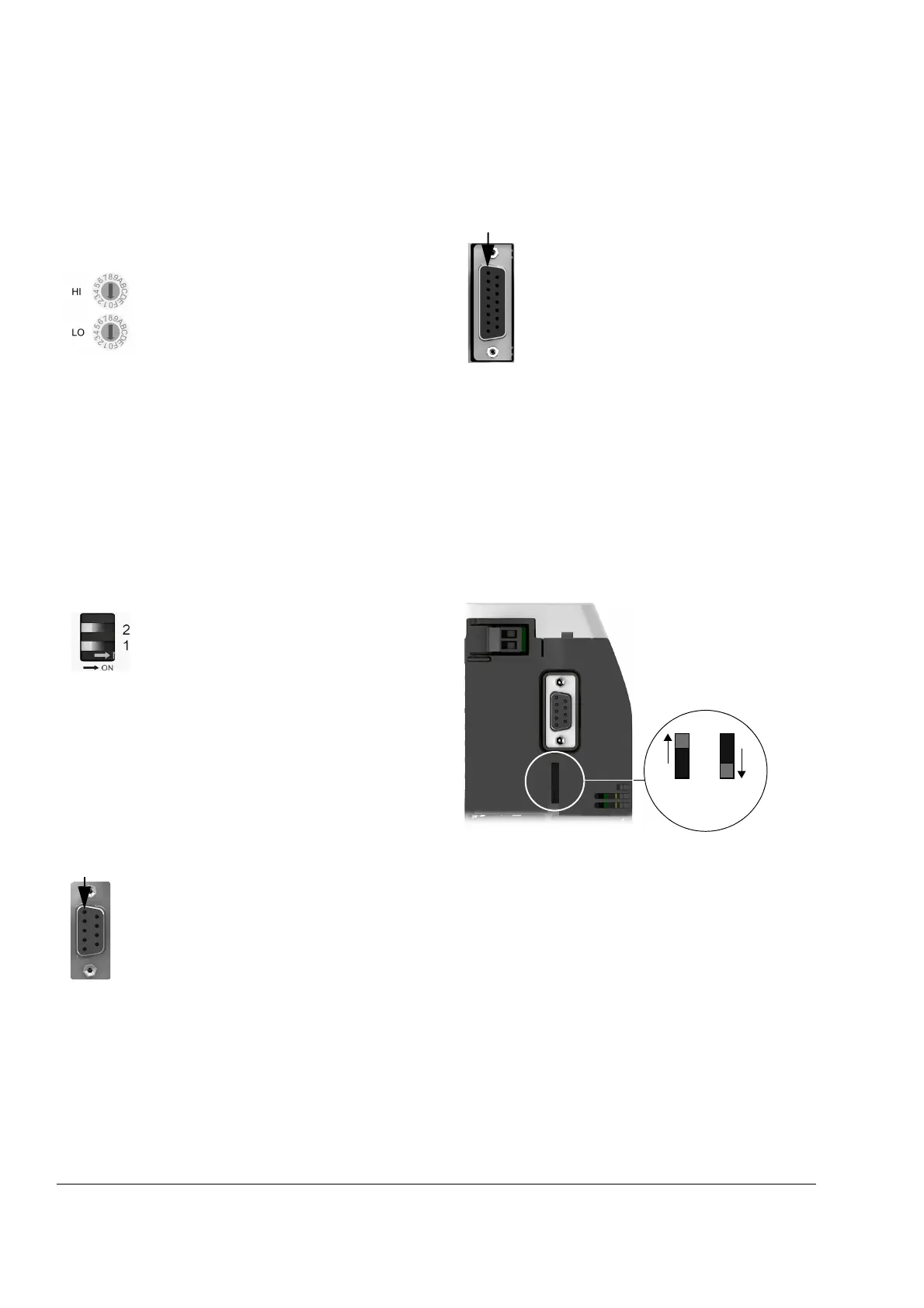

E1 / E2: 以太网端口配置
仅在启动时读取地址开关状态。选择驱动器顶
部的以太网现场总线接口 E1 和 E2 的操作模
式。
SW1: 运行模式和 IP 地址选择开关
仅在启动时读取拨码开关状态。开关2选择伺服
驱动器的运行模式。开关1选择以太网主机端口
E3的IP地址设置方式。
X7: 增量编码器输入 / 输出
辅助增量编码器输入 / 输出连接提供 A/B/Z 通
道。
X8: 电机编码器输入
电机通用编码器反馈输入。
更多连接，参见
MicroFlex e190 用户手册。
编码器电源电压
驱动器底部的选择开关用于设置连接器 X8 引脚
12 上的输出电压。多数反馈装置需要 5 V 供
电，但是 Hiperface 装置需要 8 V。
1
2
3
4
5
CHA+
CHB+
CHZ+
(NC)
GND
6
7
8
9
CHA-
CHB-
CHZ-
+5 V out
值 模式
00 EtherCAT 从站模式
01-EF Ethernet POWERLINK CN 模式：
所选值为节点编号
F0-F1 保留
F2* PROFINET 从站模式
F3-FF 保留
*E1 / E2 端口 PROFINET 通信
开关 OFF ON
2 正常运行模式 恢复模式
1 配置 IP 地址 固定 IP 地址
(192.168.0.1)
引脚 1
1
2
3
4
5
6
7
8
Data+
(NC)
(NC)
(NC)
(NC)
(NC)
(NC)
(NC)
9
10
11
12
13
14
15
Data-
(NC)
(NC)
+5.5 V out
GND
(NC)
(NC)
引脚 1
5 V 8 V
Smart Abs
