Funzionamento relè di massima e minima
Quando la misura supera il valore di soglia il relè cambia stato e l’allarme
si attiva dopo un ritardo programmabile dLY, sul display compare alternato
con la normale misura istantanea.
ALL [ALarm Low] indica che è stata superata la soglia minima
ALH [ALarm High] indica che è stata superata la soglia massima
Anche in stato di allarme l’eventuale pressione breve del tasto permette la
visualizzazione dei valori minimo e massimo.
Il rientro dell’allarme avviene, quando la misura si riporta sotto la soglia
comprensiva del valore di isteresi.
Logica di attivazione allarme
L’uscita del relè è a contatto aperto. È possibile tramite programmazione
impostare la polarità del relè
n0 [normally Open] in condizioni di riposo il contatto rimane aperto
nC [normally Close] in condizioni di riposo il contatto rimane chiuso.

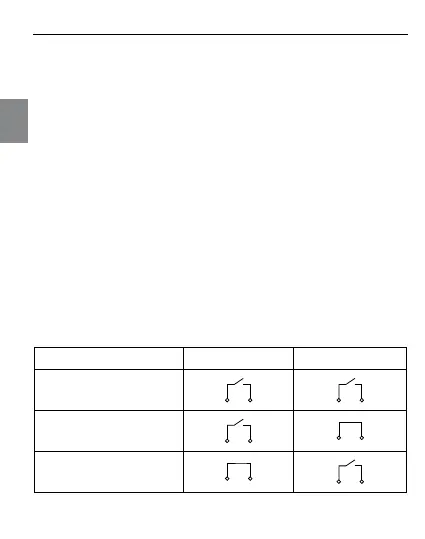

Stato del dispositivo Tradizionale nO Sicurezza positiva nC
Non alimentato
Alimentato - non in allarme
Alimentato - in allarme
2. Funzioni AMTD-1-R / AMTD-2-R / VLMD-1-2-R
