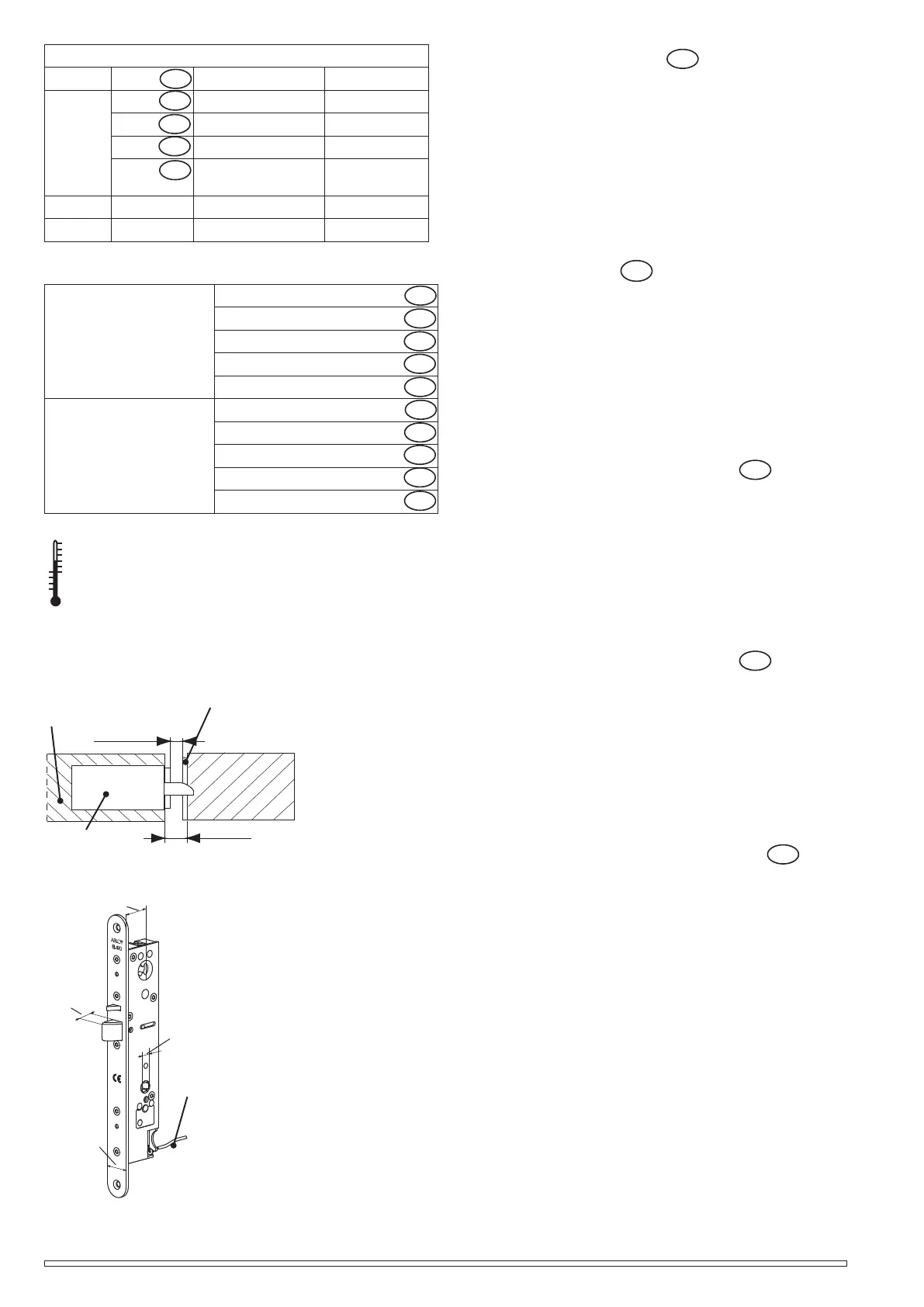

Abloy EL490 User Manual

2 - 5.5 mm
> 6 mm
EL490
EA307, EA308, 4613, 4614
LP702, LP703 (EN 1125)
8 x 8 mm
29 mm/ 35 mm
25 mm
8 x 8 mm
14 mm
EA217 (6 m), EA227
(10 m), EA228 (0.5 m)
18 x 0.14 mm2
Lukkorungosta valittavissa:
Mekaaniset toiminnot
- teljen kätisyys
Sähköinen toiminto
- aukiohjausaika 1 - 20 s
- poistumispainikkeen toiminta (painike toimii aina tai
sähköisesti ohjattuna)
Tilatiedot:
Telki takalukittuna
Painikekäyttö
Telki sisällä
Avainpesäindikointi (vain erikoistuoteversiossa)
(Tilatietoja ei saada jännitekatkon aikana)
FI
Ställbara funktioner:
Mekanisk funktion
- Höger / vänsterhängd
Elektrisk funktion
- Öppethållandetid 1-20 sek
- Tryckets funktion (mekaniskt /elektriskt styrt)
Indikeringar:
Regel ute (förreglad)
Regel inne
Tryckets rörelse
Cylinder- / vredindikering (endast i special version)
(Indikeringar kvarstår inte vid strömavbrott)
SE
Funktions muligheder i låsekassen:
Mekaniske funktioner
- Åbning af rigle via greb
Elektriske funktioner
- Justerbar timer 1 - 20 sekunder åbningstid
- Grebs funktion (mekanisk og elektrisk styret)
Tilbagemeldinger:
Rigle ude
Rigle inde
Dørgreb aktiveret / trykket ned
Vrider /cylinder switch kontakt (special version)
(Indikation for forkert driftsspænding.)
DK
Selectable functions of the lock case:
Mechanical functions
- opening direction of latch bolt
Electrical functions
- adjustable delay 1 - 20 sec.
- handle function (mechanical or electrically controlled)
Monitoring:
Bolt deadlocked
Handle down
Bolt in (for door automatics)
Key cylinder use (only in special version)
(Indications are not available during power failure)
UK
U: 12 (-0%) – 24 (+15 %) V DC STAB
I : Max. Aktiivi *) Lepovirta
Max Motordrift *) Vila
Maks. Motor i drift *) I hvile
Max. Motor drive Idle
Макс. Приводдвигателя
*)
Холостого
хода
12 VDC 1700 mA 600 mA 50 mA
24 VDC 700 mA 250 mA 25 mA
*)50 N tiivistekuormalla *) Listtryck 50 N *) 50 N seal force
*)50Nусилиеотуплотнителя
FI
SE
DK
UK
Настраиваемые функции корпуса замка:
Механическиефункции
 -направлениеоткрыванияригеля
Электрическиефункции
 -регулируемаязадержка1-20сек
 -работаручки(механическаяилиэлектрически 
 управляемая)
Индикация:
 ригельзащёлкнут
 ручканажатавниз
 Использованиеключацилиндра(Тольковспециальных
 версиях)
 ригельвнутри(длядвернойавтоматики)
 (индикациянеработаетвовремяобрывапитания)
RU
RU
1 -20 s Aukiohjausaika
Öppethållandetid
Justerbar timer
Adjustable delay
Регулируемаязадержка
Max. 100 mA 30 V AC / V
DC resist. 3 W
Releiden kesto
Indikering utgångar
Kontakt
Relays
Реле
FI
FI
SE
SE
DK
DK
UK
UK
RU
RU
EN 14846
-25 °C - +70 °C
Oven paino
Dörrens vikt
Vægt af døren
Door weight
m=200kg
3
