Montaje y puesta en marcha
11
Montaje y puesta en marcha
Determinación del lugar de montaje
Para garantizar el correcto funcionamiento de la unidad de mando y del lector de llave
con chip Proximity, asegúrese de que no haya conductos/cables eléctricos, tuberías,
armazones metálicos ni otros componentes de instalación relevantes en un radio aprox.
de 50 cm alrededor del lugar previsto para el montaje.
Especialmente los conductos eléctricos u objetos metálicos pueden interferir
o influir de manera negativa en el funcionamiento y la lectura del lector de
llave con chip Proximity.

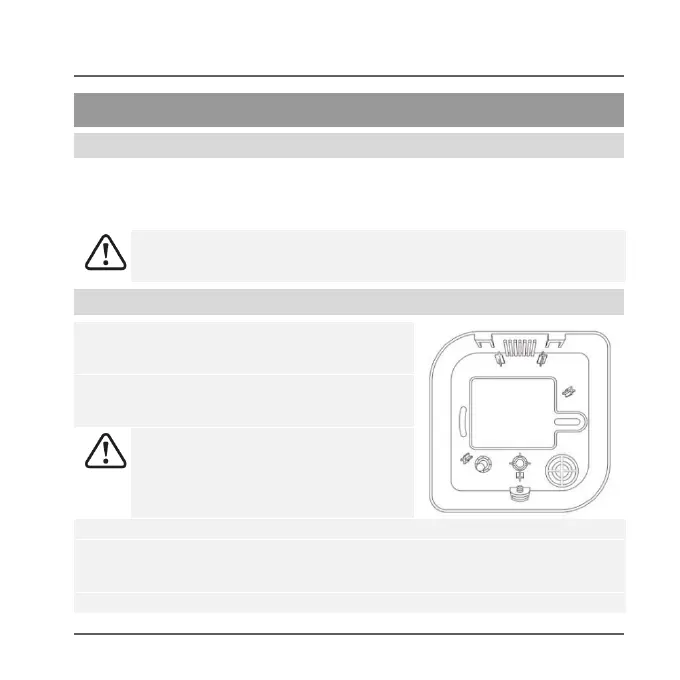

Montaje de la base
1. Abra la carcasa de la unidad de mando
inalámbrica retirando los tornillos de la parte
inferior.
2. Utilice la base como plantilla para marcar los
taladros en el lugar de montaje de la pared
que haya determinado previamente.
Cuando marque los orificios de taladrado,
asegúrese de que no haya
conductos/cables eléctricos, tuberías ni
otros componentes de instalación
importantes detrás del lugar de montaje.
3. Haga los taladros e inserte los tacos.
4. En el funcionamiento con alimentación de tensión externa, introduzca el cable
de la fuente de alimentación desde la parte posterior de la base de la unidad de
mando.
5. Atornille la parte trasera de la carcasa a la pared.
