3.2. HDCC42561 / HDCC45560
Collez le gabarit de perçage fourni à l’endroit d’installation souhaité pour la caméra. Percez les trous
nécessaires.
Pour fixer la caméra, utilisez les vis et chevilles fournies.

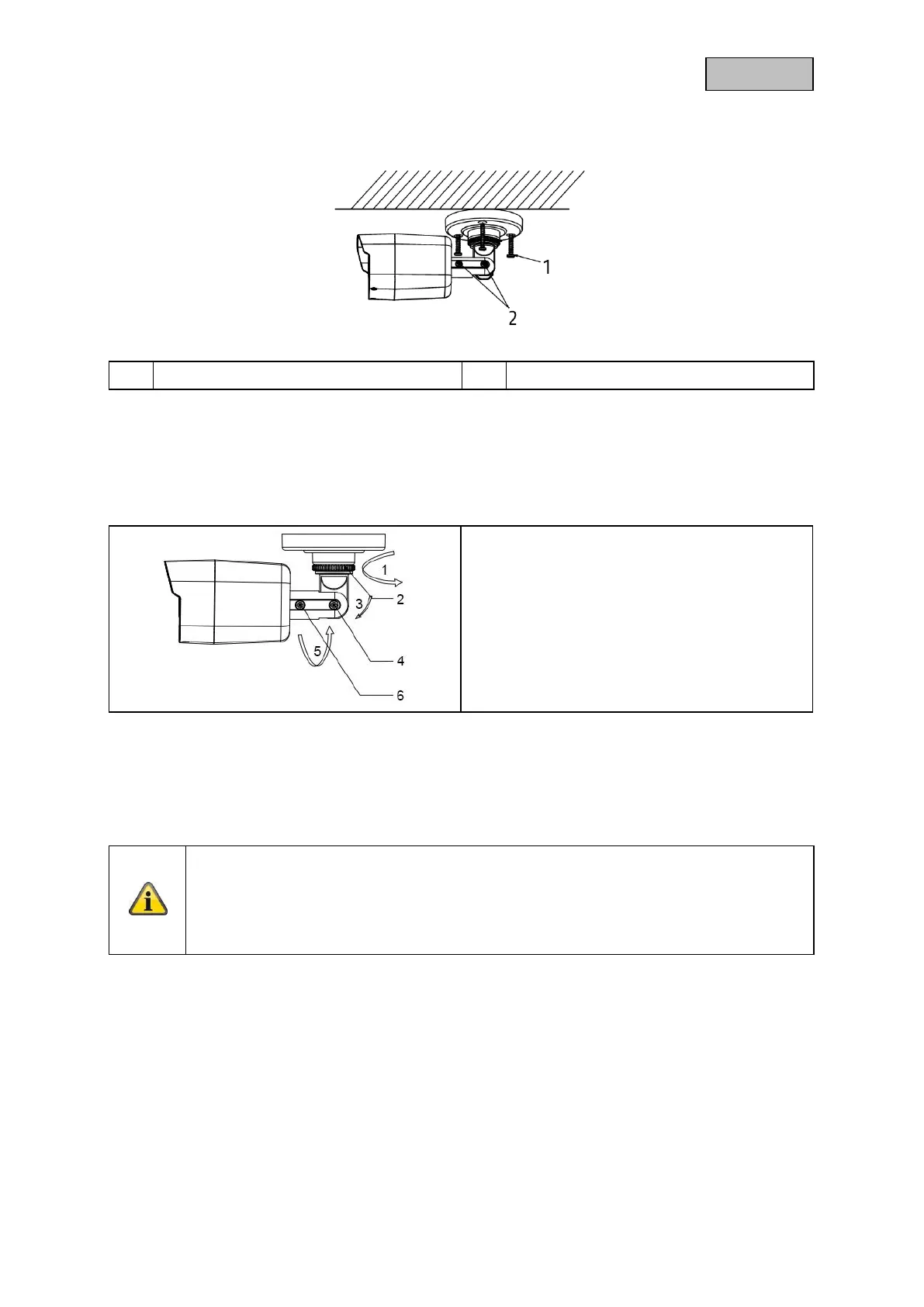

Direction
Desserrez l’anneau ou les vis de fixation pour
aligner la caméra dans la direction souhaitée.
19. Pivotement : 0 – 360°
20. Anneau de fixation pour le pivotement
21. Inclinaison : 0 – 180°
22. Vis de fixation pour l’inclinaison
23. Rotation : 0 – 360°
24. Vis de fixation pour la rotation
3.3. Installation du câble vidéo
Afin de transmettre le signal vidéo de la caméra à un enregistreur analogique, un câble coaxial avec
fiche mâle BNC doit être utilisé. La longueur du câble jusqu’au prochain appareil ne doit pas dépasser
800 mètres (2MPx) ou 300 mètres (5MPx).
Veuillez noter que la transmission d’images de la caméra peut être perturbée si vous
posez les câbles à proximité de câbles électriques ou d’autres matériaux conducteurs.
Recommandation :
Utilisez les filtres antiparasites TVAC25220 ou TVAC25210 pour minimiser les
perturbations.
3.4. Changer le format analogique
À la livraison, le format analogique « TVI » est préréglé pour les caméras. Pour changer le format,
dévissez le couvercle du commutateur et maintenez le bouton enfoncé pendant 5 secondes. Les
formats analogiques sont modifiés selon un ordre fixe :
TVI->CVI->AHD->CVBS
