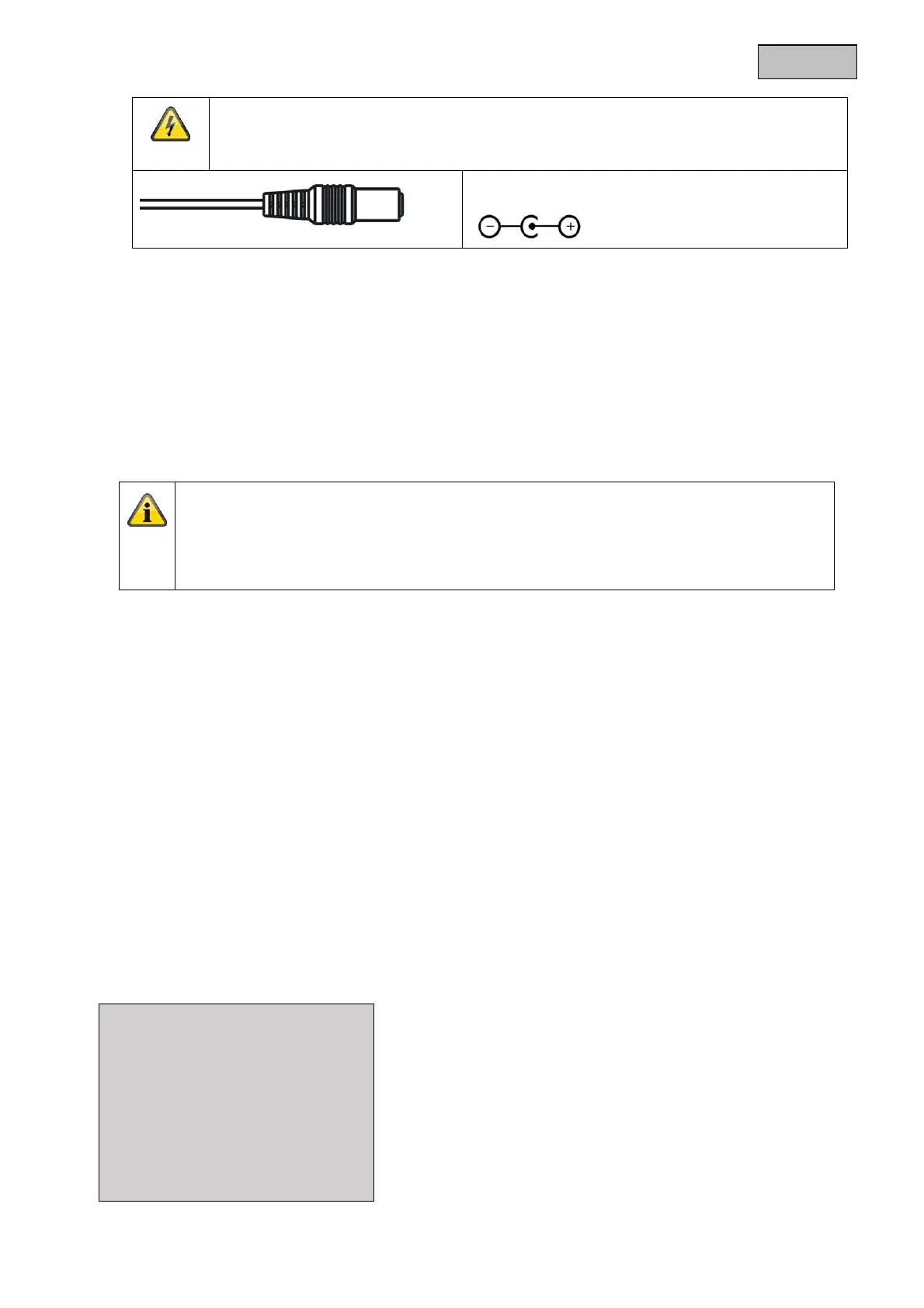

11
Deutsch
ACHTUNG!
Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung
und die Nennspannung der Kamera übereinstimmen.
12 VDC, Hohlstecker, 5.5x2.1mm
Die Kameras erfordern eine 12 VDC Spannungsversorgung. Die Polarität der
Gleichspannungsversorgung ist zu beachten!
5.4. Anbringung des Video-Kabels
Um das HD-TVI Videosignal der Kamera an einen Rekorder zu übertragen, muss ein Koaxialkabel vom
Typ RG59 mit BNC-Stecker (male, männlich) an den Anschluss mit dem Aufdruck „TVI“ angeschlossen
werden. Die Kabellänge bis zum nächsten Gerät darf 500 Meter nicht übersteigen.
6. Bildschirmmenü
6.1. Öffnen des Bildschirmmenüs (OSD)
Das Bildschirmmenü (OSD, On-Screen-Display) dieser Kamera kann ausschließlich über den ABUS HD-
TVI DVR geöffnet werden (inkl. ZOOM/FOKUS). Ziehen Sie dazu die Bedienungsanleitung des ABUS
HD-TVI DVR heran.
6.2. Beschreibung des Bildschirmmenüs (OSD)
Durch Drücken auf die Taste für die OSD-Menü Steuerung öffnen Sie das OSD Bildschirmmenü. Über dieses
Bildschirmmenü können detailliert Einstellungen vorgenommen werden.
HAUPTMENÜ
MAIN MENU
VIDEO FORMAT <4M25>
EXPOSURE ↓
DAY/NIGHT ↓
VIDEO SETTINGS ↓
FUNCTIONS ↓
FACTORY DEFAULT ↓
EXIT ↓
SAVE&EXIT ↓
Um eine optimale Qualität der Übertragung des HD-TVI Signals zu gewährleisten ist es nötig,
dass das Kabel an keiner Stelle geknickt, gequetscht oder in einem zu geringen Radius
verlegt wird (min. Biegeradius 6 cm).
Falls das Kabel beschädigt oder durch den Alterungsprozess porös geworden ist, dann kann
sich das ebenfalls auf die Signal- bzw. Bildqualität auswirken (z.B. Schattenbildung um
Kanten
.
