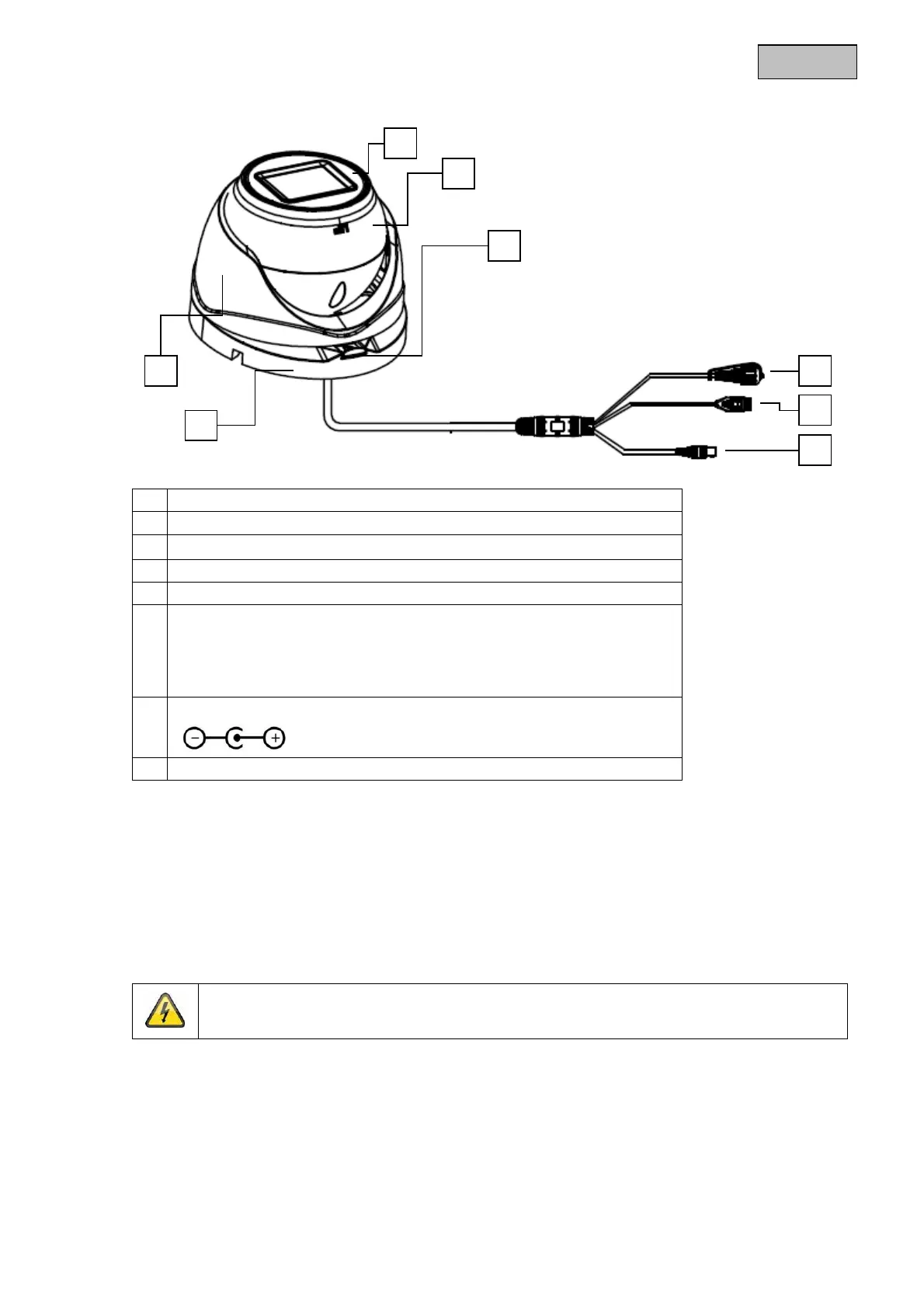

4. Description de la caméra
1 Élément de fixation avec vis de fixation
2 Plaque de fond de la caméra
3 Capuchon de la caméra
4 Tête de caméra
5 LED IR
6 Bouton pour basculer entre différents formats vidéo:
TVI / AHD / CVI / CVBS
Cette fonction est uniquement disponible dans les résolutions 4M @
25fps et 4M30fps (maintenez les boutons enfoncés pendant plus de 3
secondes
.
7 Raccordement électrique (5,5 x 2,1 mm, fiche creuse)
8 Sortie vidéo (BNC, inscription "TVI")
5. Montage/Installation
5.1. Montage de la caméra
ATTENTION !
Pendant le montage, la caméra doit être coupée de l’alimentation secteur.
Desserrez la vis de fixation de la plaque de fond de la caméra et retirez-la. Utilisez le gabarit de
perçage fourni pour percer les trous de fixation.
Si les câbles doivent être posés latéralement, introduisez d’abord le câble de raccordement à travers
la plaque de fond et l’ouverture latérale de la plaque de fond.
1
2
3
4
7
8
5
6
