Abus HDCC35500 - 4 Beschreibung der Kamera; 5 Montage; Installation; Montage der Kamera

9
Deutsch

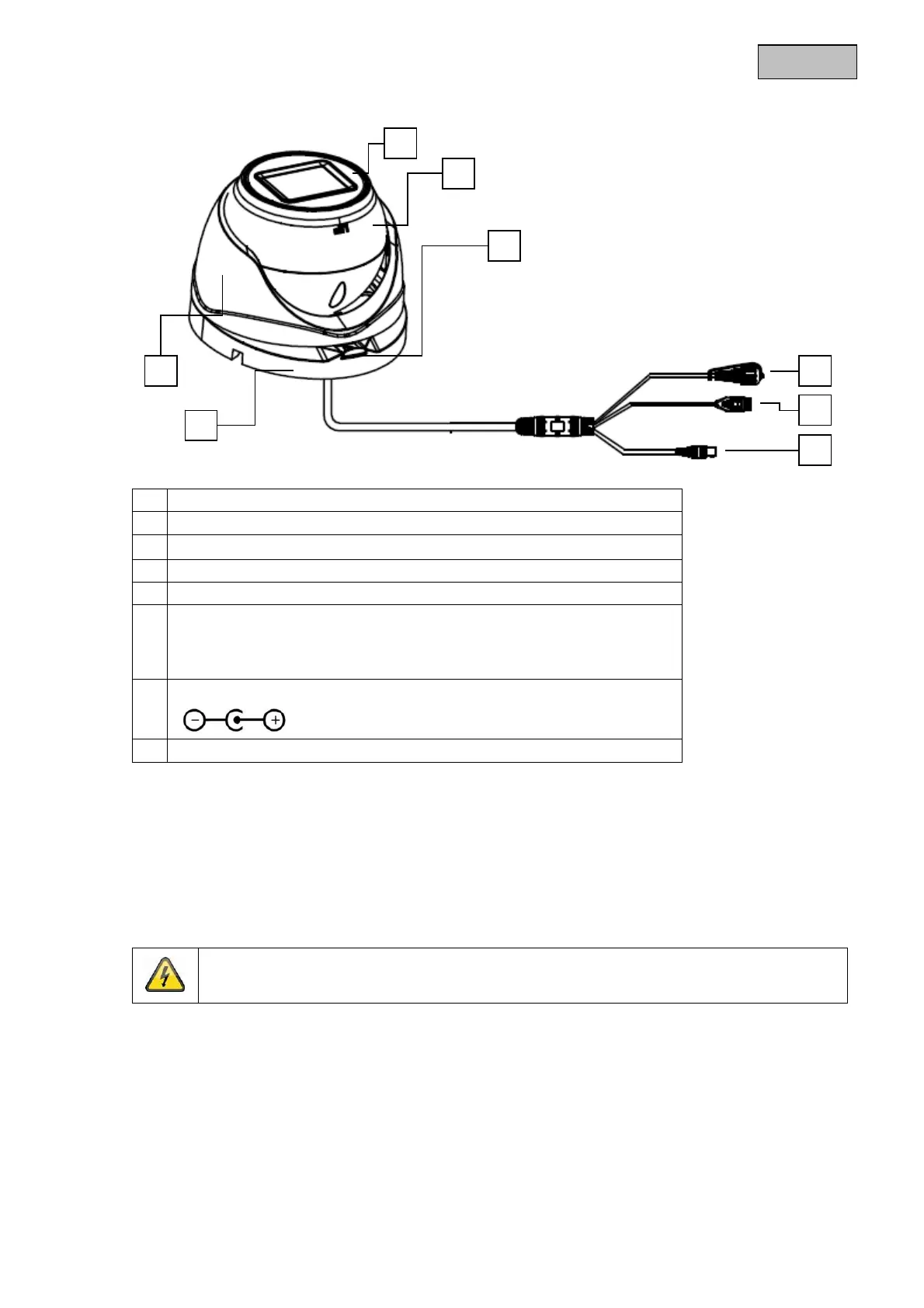

4. Beschreibung der Kamera
1 Fixierelement mit Fixierschraube
2 Kamerabodenplatte
3 Kamerakappe
4 Kamerakopf
5 IR LEDs
6 Taster zum Umschalten zwischen verschiedenen Videoformaten:
TVI / AHD / CVI / FBAS
Diese Funktion steht nur in den Auflösungen 4M@25fps und 4M30fps
zur Verfü
g
un
g
(
Taster
j
eweils län
g
er als 3 Sekunden
g
edrückt halten
)
7 Spannungsanschluss (5,5x2,1mm, Hohlstecker)
8 Videoausgang (BNC, Aufdruck „TVI“)
5. Montage / Installation
5.1. Montage der Kamera
ACHTUNG!
Während der Montage muss die Kamera von der Netzspannung getrennt sein.
Lösen Sie die Fixierschraube an der Kamerabodenplatte und entfernen Sie diese. Benutzen Sie die
beigelegte Bohrschablone für die Bohrung der Befestigungslöcher.
Falls die Kabelverlegung seitlich erfolgen soll, so führen Sie zuerst das Anschlusskabel durch die
Bodenplatte und die seitliche Öffnung an der Bodenplatte.
Fixieren Sie nun die Bodenplatte.
1
2
3
4
7
8
5
6
