4.2. Installation Außen PTZ Domekamera
4.2.1. Wandmontage

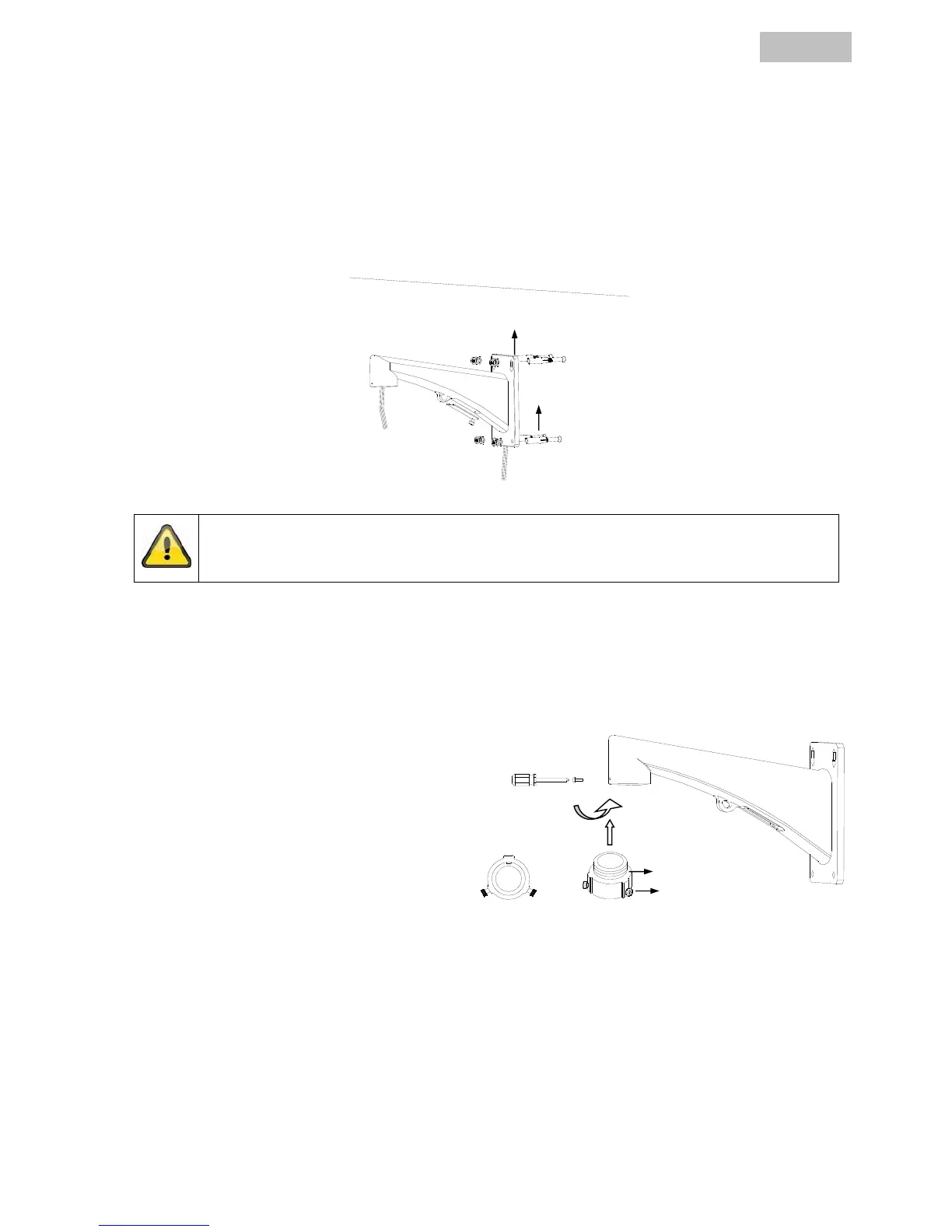

1. Bohren Sie vier Löcher entsprechend der Halterung in die Wand und montieren Sie den Spreizdübel
in der Wand.
2. Befestigen Sie die Dichtung zwischen Wand und Halterung mit Hilfe der Spreizdübel.
3. Montieren Sie die Halterung mit den Beilagscheiben und den Muttern.
4. Befestigen Sie das Teflonband am Gewinde vom Adapter und schrauben Sie diesen anschließend in
die Halterung.
5. Fixieren Sie abschließend den Adapter mit Hilfe der Madenschraube.
6. Hängen Sie den PTZ Dome mit Hilfe des Sicherungshakens am Halter ein. Führen Sie anschließend
die Kabel durch den Halter hindurch.
7. Richten Sie das Label vom Adapter und dem PTZ Dome aus. Drehen Sie anschließend das Gehäuse
im Uhrzeigersinn fest. Sichern Sie den Adapter mit Hilfe der beiden Sicherungsschrauben.
Für Steinwände sind zwingend die Spreizdübel zu verwenden. Für Holzwände können Sie
Holzschrauben (Spax) verwenden.
Bitte stellen Sie sicher dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes
vom PTZ Dome und der Halterung tragen zu können.
Spreizdübel
Beilagscheibe und Mutter
2
1
Adapter
Sicherungsschraube
Draufsicht Adapter
