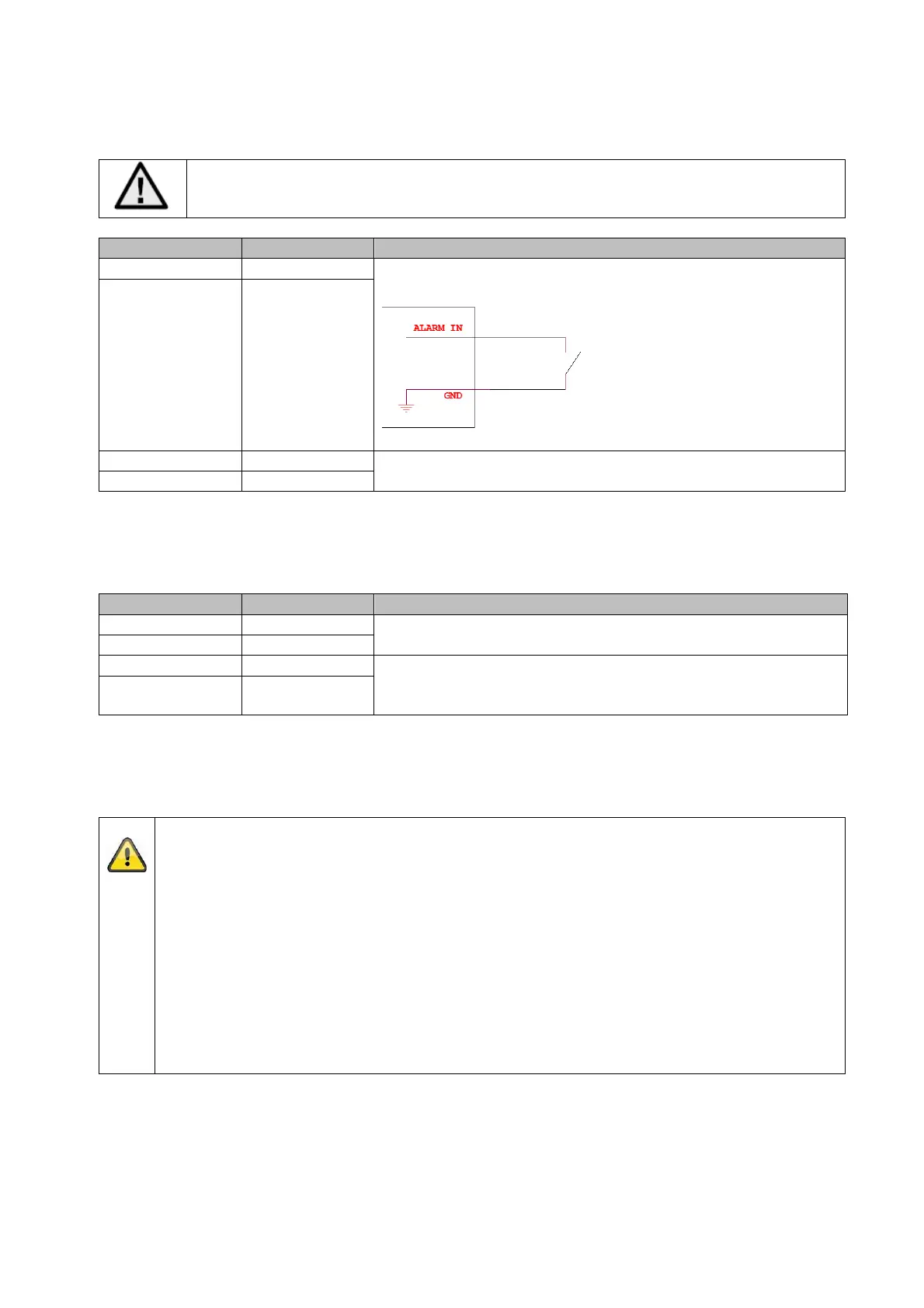

3.5 Schalteingang / Schaltausgang
Die maximalen Belastungswerte sind zu beachten, andernfalls kann die Kamera
irreparabel beschädigt werden.
Bezeichnung Anschlusshinweise
Schalteingang „IN“ Brücke zwischen „IN“ und „G“
„G“ (GND)
Schaltausgang „OUT“ 12 V DC / 24 V AC, max. 500 mA
„G“ (GND)
3.6 Audioeingang / Audioausgang
Bezeichnung Anschlusshinweise
udioeingang „IN“ LINE Interface
LINE: max. 3.3 Vss, Eingangsimpedanz 4.7KΩ
„G“ (GND)
udioausgang „OUT“ Impedanz: 100 Ω
Frequenzgang: 20 Hz – 20 kHz
usgangsamplitude: max. 3.3 Vss
„G“ (GND)
3.7 Hinweis zur Verwendung der integrierten IR-LEDs
Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die
Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der
max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der
Nacht zu gering sein. Dies hat eine schlechte Verwertbarkeit des Videobildes zur Folge.
Weiterhin ist bei der Kamerainstallation zu achten, dass um das Kamerablickfeld sich
keine Objekte in unmittelbarer Nähe befinden (z.B. Dachrinne oder Wand). Es kann in
diesem Fall zu Reflektionen des IR Lichtes von diesen Objekten kommen. Die Effekte im
Videobild wären ringförmige Überblendungen in entgegengesetzter Richtung des
Objektes.
Die IR Reichweite kann durch stark absorbierende Oberflächen reduziert sein (z.B.
sphalt).
