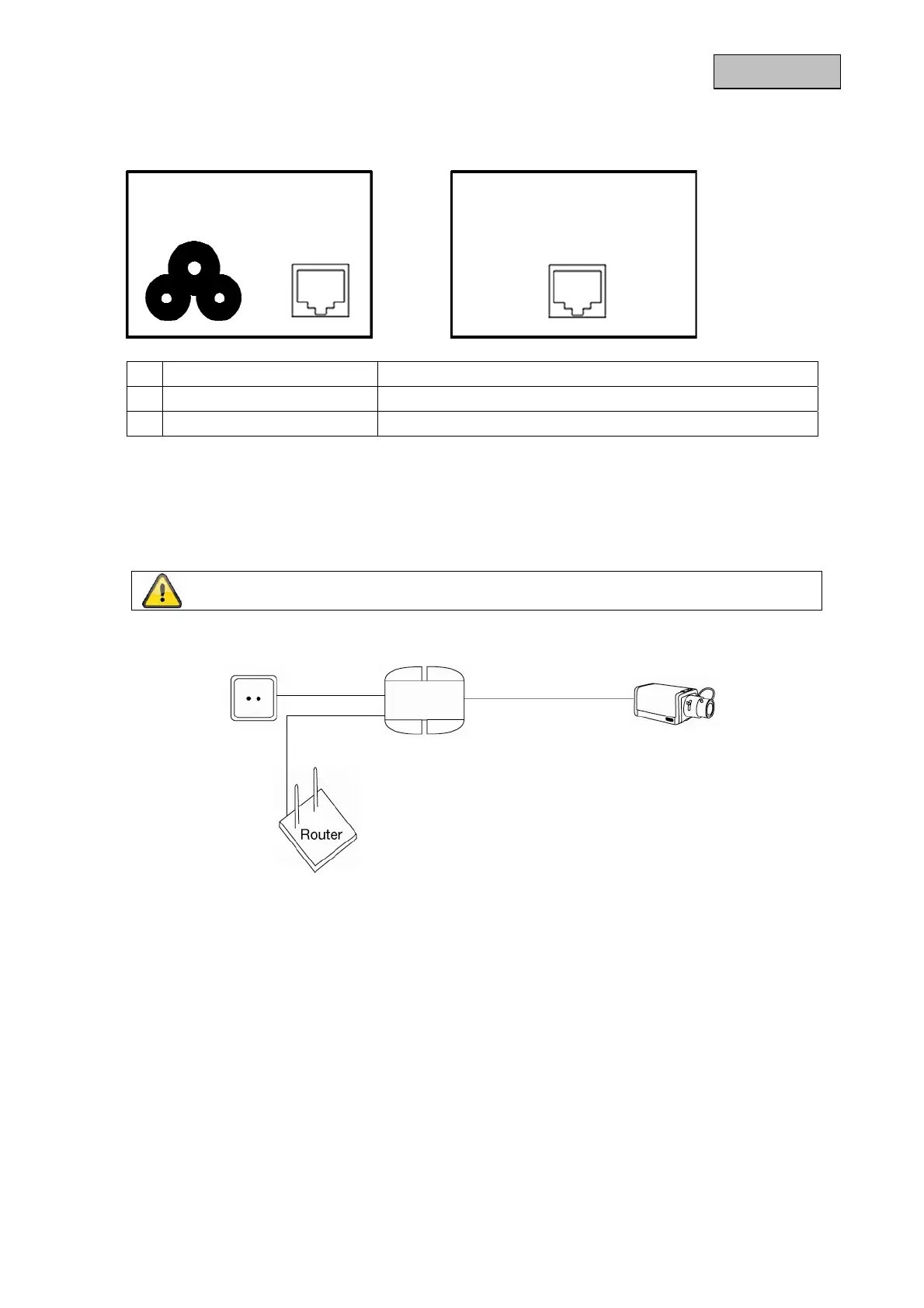

4. Omschrijving van de aansluitingen
5. Omschrijving van de aansluitvarianten
5.1 Gebruik met PoE geschikte producten
1. Steek de voedingskabel in de spanningsaansluiting van de injector. De LED licht nu rood op.
2. Verbindt de RJ-45 aansluiting die zich aan dezelfde kant van de spanningsvoorziening bevindt met de
Router, Access Point etc.
3. Verbindt nu de injector met het PoE product, maak hiervoor gebruik van een netwerkkabel uit de 5
e
categorie (bv. TVAC40800 – TVAC40850).
4. Als de injector een PoE product herkent licht de LED groen op.
c
Spanningsvoorziening 100 – 260 VAC, Voedingskabel
d
RJ-45 Ingang Afgeschermde RJ-45 bus voor bv. Router, Access Point etc.
e
RJ-45 Uitgang Afgeschermde RJ-45 bus voor de PoE overdracht
Let op:
Controleer of dat de apparatuur geschikt is voor PoE voordat u met de installatie begint.
c d
e
PoE Injector
