Abus TVAC25000 - 4 Beschreibung der Anschlüsse; 5 Beschreibung der Anschlussvarianten; Verwendung mit Poe-Fähigen Endgeräten

6
Deutsch

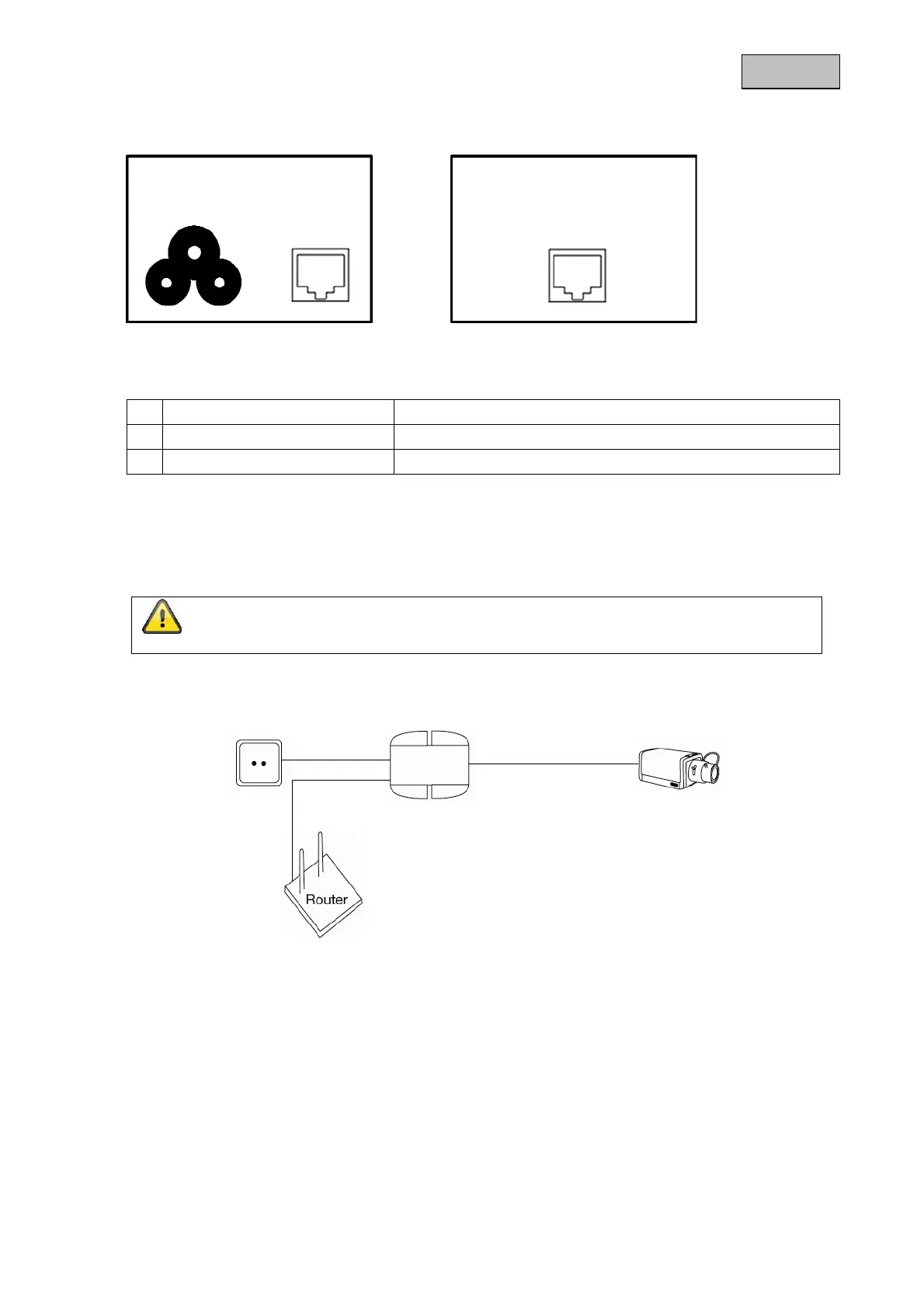

4. Beschreibung der Anschlüsse
Beschreibung der Anschlüsse:
5. Beschreibung der Anschlussvarianten
5.1 Verwendung mit PoE-fähigen Endgeräten
1. Stecken Sie das Netzkabel in den Spannungsanschluß des Injektors. Die LED des Injektors
leuchtet nun rot.
2. Verbinden sie den RJ-45 Anschluss der sich auf derselben Seite wie der Stromanschluß befindet mit
einem Router, Access Point etc.
3. Verbinden Sie den Injektor nun mit einem PoE-fähigem Endgerät, verwenden Sie hierfür ein
Netzwerkkabel der Kategorie 5e (z.B. TVAC40800 – TVAC40850).
4. Sobald der Injektor ein PoE-fähiges Gerät erkannt hat, leuchtet die LED grün.
c
Spannungsversorgung 100 – 260 VAC, Netzkabel
d
RJ-45 Eingang Geschirmte RJ-45 Buchse für z.B. Router, Access Point etc.
e
RJ-45 Ausgang Geschirmte RJ-45 Buchse für die PoE Übertragung
Achtung:
Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass das Endgerät
PoE-fähig ist.
c d
e
PoE Injekto
r
