37
3. Montaż
Upewnij się, czy zostały dostarczone wszystkie akcesoria i produkty wymienione na powyższej liście. Do
pracy kamery niezbędny jest kabel Ethernet. Kabel Ethernet musi być zgodny ze specyfikacją kategorii UTP 5
(CAT 5) i nie może być dłuższy niż 100 metrów.
3.1 Zasilanie napięciowe
Przed przystąpieniem do wykonania instalacji upewnij się, czy napięcie sieci jest zgodne z napięciem
znamionowym kamery. Kamera może być zasilana tylko napięciem 5 V DC. Użyj dostarczonego w komplecie
zasilacza wtyczkowego.
3.2 Montaż kamery
Razem z kamerą dostarczany jest uchwyt do montażu. Z tyłu kamery znajduje się podstawka do
zamocowania uchwytu kamery. Uchwyt kamery można zamocować do ściany lub sufitu za pomocą
dostarczonych w komplecie kołków rozporowych i śrub.
4. Opis kamery

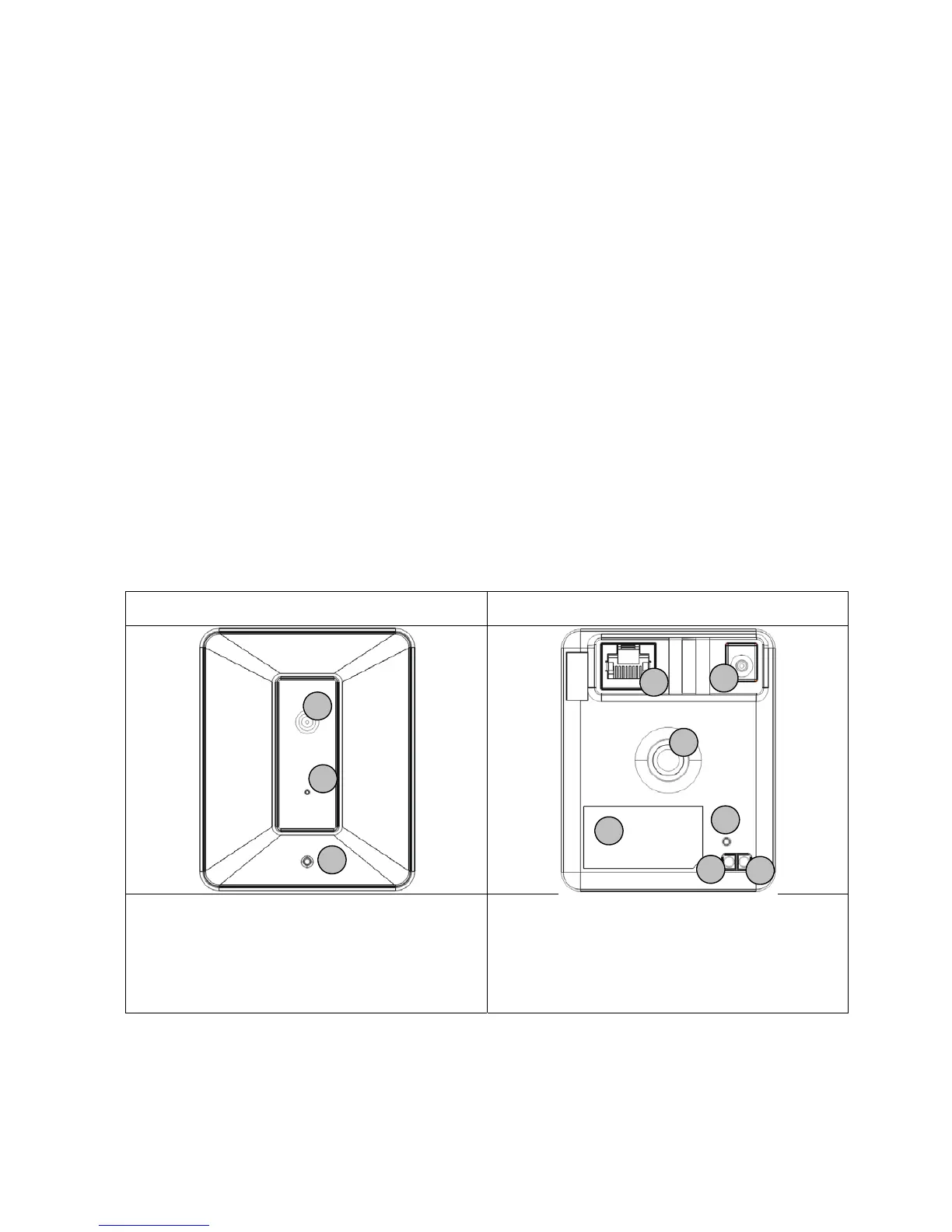

4.1 Opis złącz
Strona przednia
Strona tylna
1 Obiektyw
2
Mikrofon
3 Dioda informacyjna stanu
4 Złącze sieciowe
5
Złącze do zasilania napięciowego 5 V DC
6 Dioda stanu LED WPS (tylko TVIP10055B)
7 Przycisk WPS (tylko TVIP10055B)
8
Przycisk Reset
9 Podstawka do zamocowania uchwytu
kamery (gwint 1/4‘‘ )
a
Naklejka na produkcie (zawiera m.in.
oznaczenie typu i adres MAC)
1
2
3
4
5
6
7
8
9
a
