Ace 1/2 2W User Manual

Pitless
adaptor
Check valve
Bleeder orifice
& tee
Pipe coupling
Tape cable
to pipe
Pump
Ventilated
well cap
Submersible
cable
Union
Submersible
motor control
(3 wire models)
Electrical disconnect
Pressure gauge
Air volume control
Pressure switch
To house servic
e
Gate valve
Relief valve
2 ft.
(.6m)
See table
13
Ventilated
well cap
Submersible
cable
Pitless
adaptor
Check
valve
Tape cable
to pipe
Pump
Submersible
motor control
(3 wire models)
Electrical disconnect
Pre-charged tank
Pressure switch
Pressure gauge
To house servic
e
Relief valveUnion
Gate valve

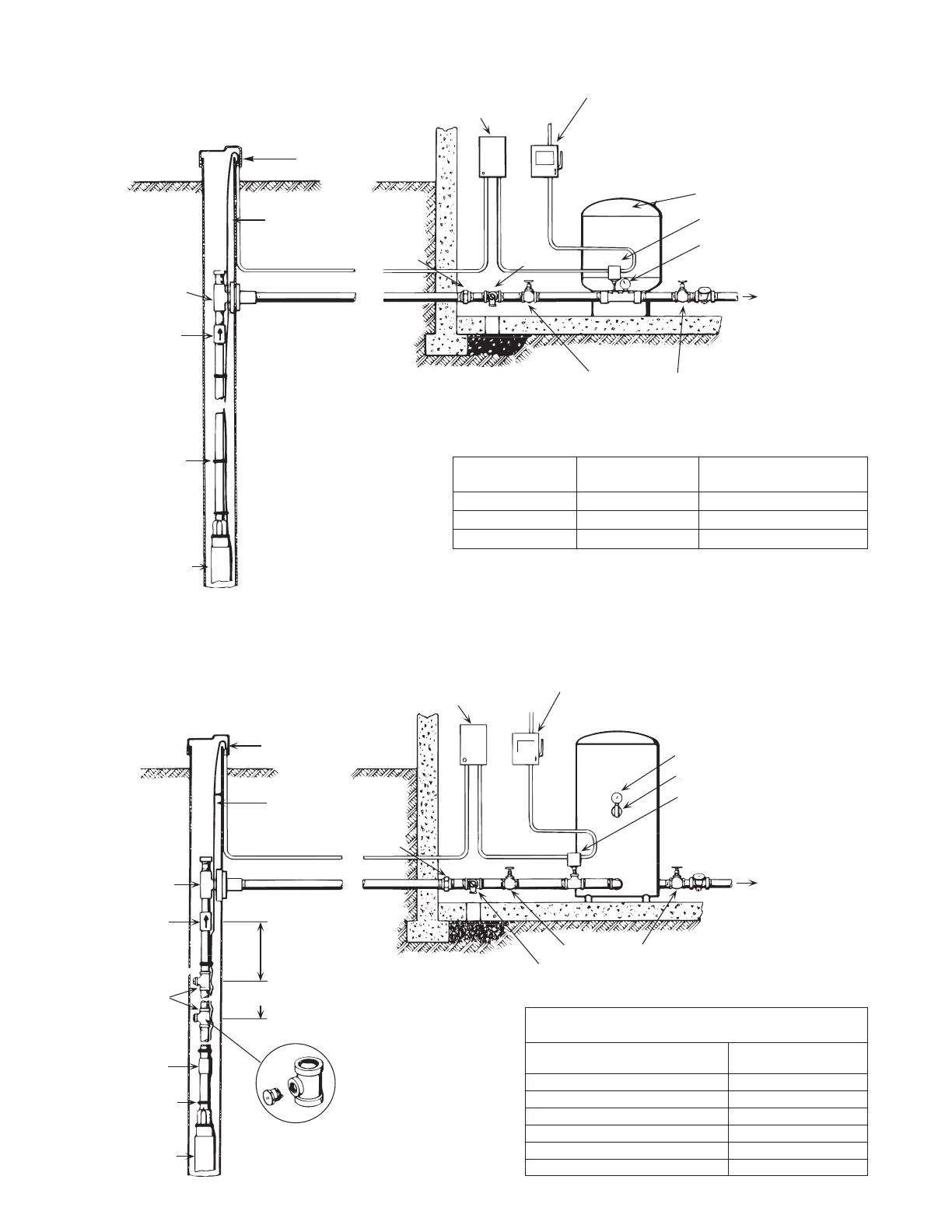

Figure 11 – Installation type de réservoir à
pression préchargée
Figure 12 – Installation type d’un réservoir standard
MISE EN CIRCUIT MISE HORS CIRCUIT Précharge (réservoir)
kPa (PSI) kPa (PSI) kPa (PSI)
137,9 (20) 275,8 (40) 124,2 (18)
206,8 (30) 344,7 (50) 193,1 (28)
275,8 (40) 413,7 (60) 262 (38)
Couvercle de
puits ventilé
Boîte de com-
mande (3 types
de câblage)
Sectionneur de courant
Réservoir à pression
pré char gée
Manocontact
Jauge de pression
Câble
submersible
Raccord
Vers branchement
domestique
Robinet-vanne
Adaptateur
sans cavité
Clapet de
retenue
Guiper le
câble au
tuyau
Pompe
Couvercle de puits
ventilé
Sectionneur de courant
Voir tableau
Raccord
Câble
submersible
Adaptateur
sans cavité
Clapet de
retenue
Manchon
de tuyau
Guiper le
câble au tuyau
Pompe
Jauge de pression
Contrôleur de volume d’air
Manocontact
Vers branchement
domestique
Raccord en té et
prise de purge
Clapet
de surpre ssion
0,6 m
(2 pi)
Boîte de com-
mande (3 types
de câblage)
Robinet-
vanne
Clapet de surpression
DISTANCE SÉPARANT LE CLAPET DE LA PRISE
DE PURGE SUPÉRIEURE
VOLUME DU RÉSERVOIR/LITRES DISTANCE EN m (pi)
(gallons U.S.)
159 (42) 0,6 (2)
310,4 (82) 0,9 (3)
454,2 (120) 1,5 (5)
832,7 (220) 1,5 (5)
1192,3 (315) 3 (10)
1987,1 (525) 4,6 (15)

Ace 1/2 2W Specifications

General

Brand	Ace
Model	1/2 2W
Category	Water Pump
Language	English
