General Safety 24Desglose detallado de las piezas 24
1
1A
3
4
6
8
9
10
11
12
13
9
14
11
10
6
8
15
16
10
17
7
5
2
6125 1109
18
12
7
19
20
21

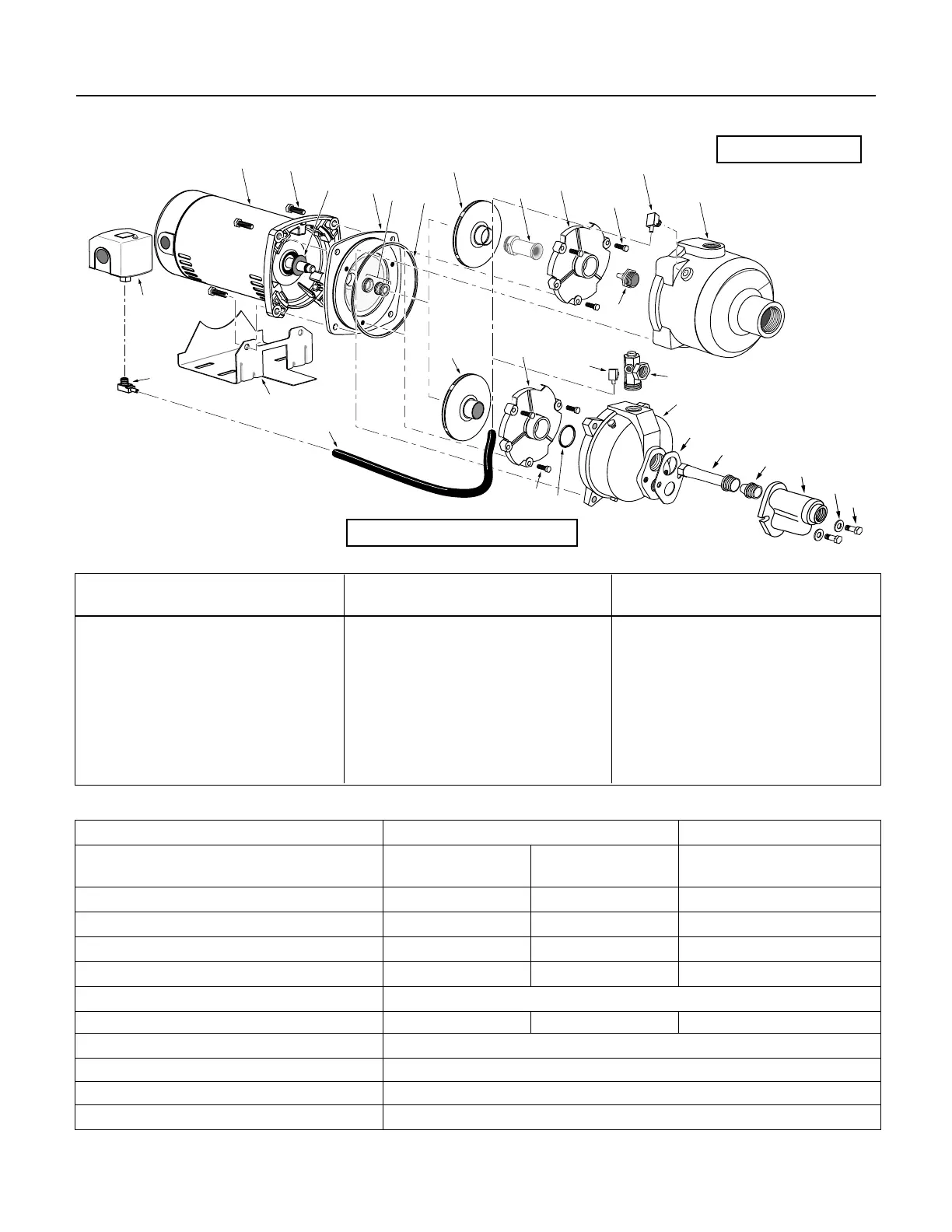

Modelo ACE5S
Modelos ACE5C, ACE10C
*Adquirir por separado - el juego no viene incluido con la bomba.
†
Sólo para pozos profundos
Clave Descripción
No. de la pieza Cant.
1 Unidad del motor 1
1A Tornillo de la brida del motor 4
2 Slinger 1
3 Placa de estanqueidad 1
4 Sello del eje 1
5 Aro tórico de la placa de 1
estanqueidad
6 Impulsor 1
7 Venturi 1
Clave Descripción
No. de la pieza Cant.
8 Difusor 1
9 Tornillo de la placa del
difusor 3
10 Codo dentado de 1/4” NPT 2
x 1/4”
11 Unidad de la bomba 1
12 Boquilla 1
13 Regulador de presión 1
14 Aro tórico de la placa 1
del difusor
Clave Descripción
No. de la pieza Cant.
15 Manguera 1
16 Base 1
17 Manóstato 1
18 Empaquetadura del eyector 1
19 Unidad del eyector 1
20 Arandela 2
21 Tornillo prisionero 2
con cabeza hexagonal
del eyector
Juegos de piezas de reparación**
CONVERTIBLE (DEEP WELL) PUMPS SHALLOW WELL PUMPS
Descripción de la pieza ACE5C
1/2 HP
ACE10C
1 HP
ACE5S
1/2 HP
Juego de reacondicionamiento FPPK50 FPPK100 FPPK50
Juego del eyector* FP520-100 FP520-100 –
Juego de regulador de presión*
†
FPAPR FPAPR –
Juego de accesorios del chorro obturador* FP4840 FP4840 –
Kit de tubos del interruptor de presión FPASFK-P2
Kit de junta y junta ACE-PK-3-5 ACE-PK-10 ACE-PK-3-5
Los juegos incluyen:
Juego de reacondicionamiento (1/2 HP) Nos. de clave 4, 5, 6, 7, 8, 12
Juego de reacondicionamiento (1 HP) Nos. de clave 4, 5, 6, 7, 8, 12
Juego del eyector
†
Nos. de clave 7, 12, 18, 19, 20(2), 21(2)
