- 17 -

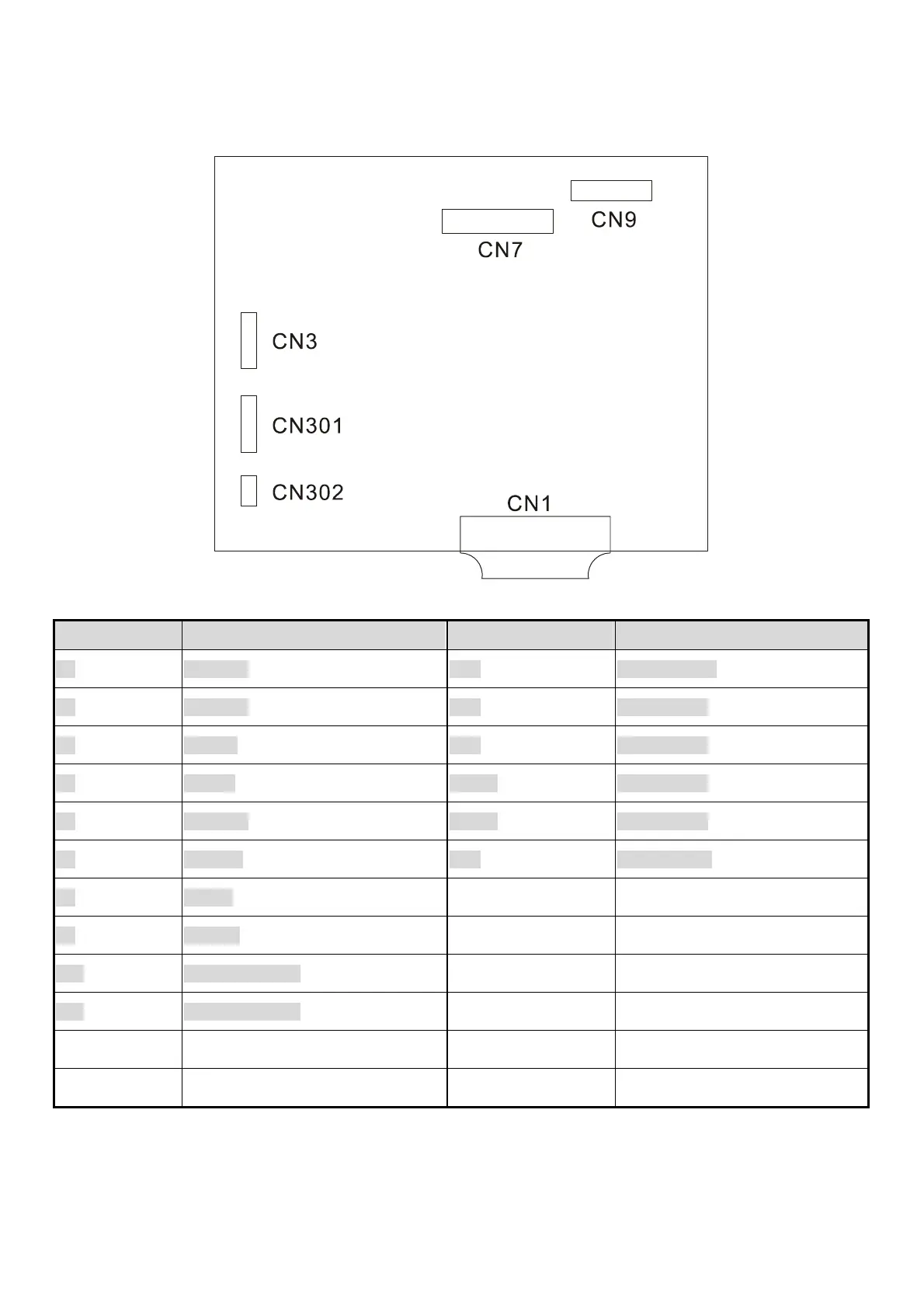

Monitor board layout
LABEL Component LABEL Component
U1 74LVC14 CN1 D-SVB 15 PIN
U2 24LVC21 CN9 E&T 4501-10
U4 MVPRL CN3 E&T 6113-08
U6 M8064I CN301 E&T 4501-11
U5 24LC16B CN302 E&T 4501-03
U7 MAX810 CN7 E&T DF14-30
U8 SI9435
U9 LM4838
U10 APL1085-3.3 CE
U11 APL1117-2.5 VC
