Anschlussbuchsen und Verbindungen
Die Geräte der Concept-Reihe können doppelverdrahtet werden (bi-wiring).
Ein doppelverdrahtbares Crossover hat vier Anschlussklemmen. Das obere
Klemmenpaar ist der Anschluss für den Hochtöner (HF) und das untere für den
Tieftöner (LF). Die Crossover sind mit abnehmbaren Verbindungsstücken versehen,
die die Klemmenpaare verbinden, um den Lautsprecher im Single-Wiring-Modus zu
verwenden. Dies ermöglicht den konventionellen Anschluss des Lautsprechers mit
einem Kabelpaar.
Standardanschlüsse
Verbinden Sie die ROTE (+) Anschlussklemme des RECHTEN Lautsprechers mit der
ROTEN, positiven (+) Anschlussklemme des RECHTEN Verstärkerkanals.
Verbinden Sie die SCHWARZE (–) Anschlussklemme des Lautsprechers mit der
entsprechenden SCHWARZEN, negativen (–) Anschlussklemme des Verstärkers.
Wiederholen Sie diesen Vorgang für den LINKEN Kanal.
Bi-Wire-Anschlüsse
Vorbereitung für die Doppelverdrahtung: Bereiten Sie für jeden Lautsprecher
zwei Zwillingskabel vor. Lösen Sie alle Anschlussklemmen der Lautsprecher und
entfernen Sie beide Verbindungsstücke. Verbinden Sie nun die Hochtöner- und
die Tieftöneranschlussklemmen mit dem Verstärker. Befolgen Sie dabei das unter
„Standardanschlüsse“ beschriebene Verfahren.
Anschlüsse
DESIGNED IN THE UNITED KINGDOM. MADE IN CHINA (PRC)
HF
LF
DESIGNED IN THE UNITED KINGDOM. MADE IN CHINA (PRC)
HF
LF

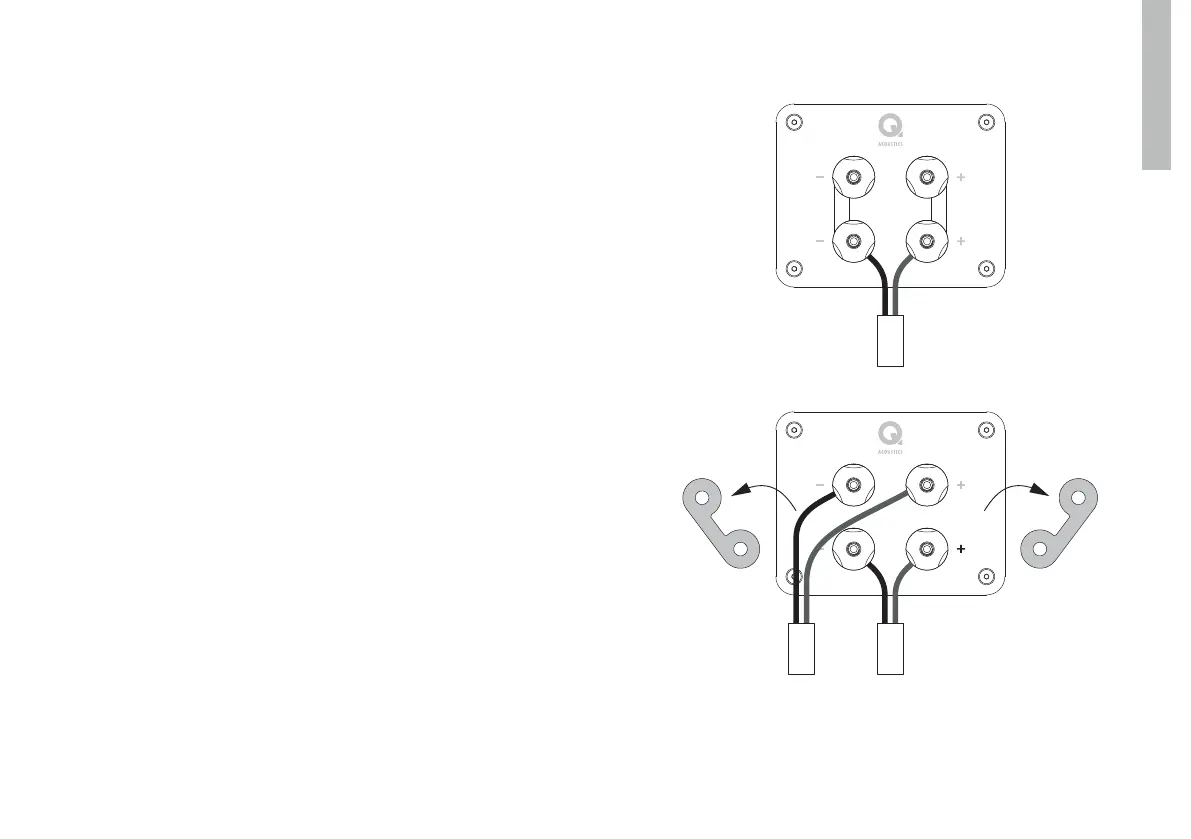

Standardanschlüsse
Bi-Wire-Anschlüsse
