Acoustics Concept 30 - Ligações

68
PORTUGUESE (PT)
Terminais e conectores
Os altifalantes da série Concept são bi-conectáveis. Um cruzamento bi-
conectável tem quatro terminais. O par superior de terminais liga-se ao
altifalante de agudos (HF) e o par inferior ao altifalante de graves (LF). Os
cruzamentos possuem ligações amovíveis para ligar os pares de terminais
e congurar o altifalante no modo de cablagem simples. Isso permite ligar
o altifalante de forma convencional, com apenas um par de cabos.

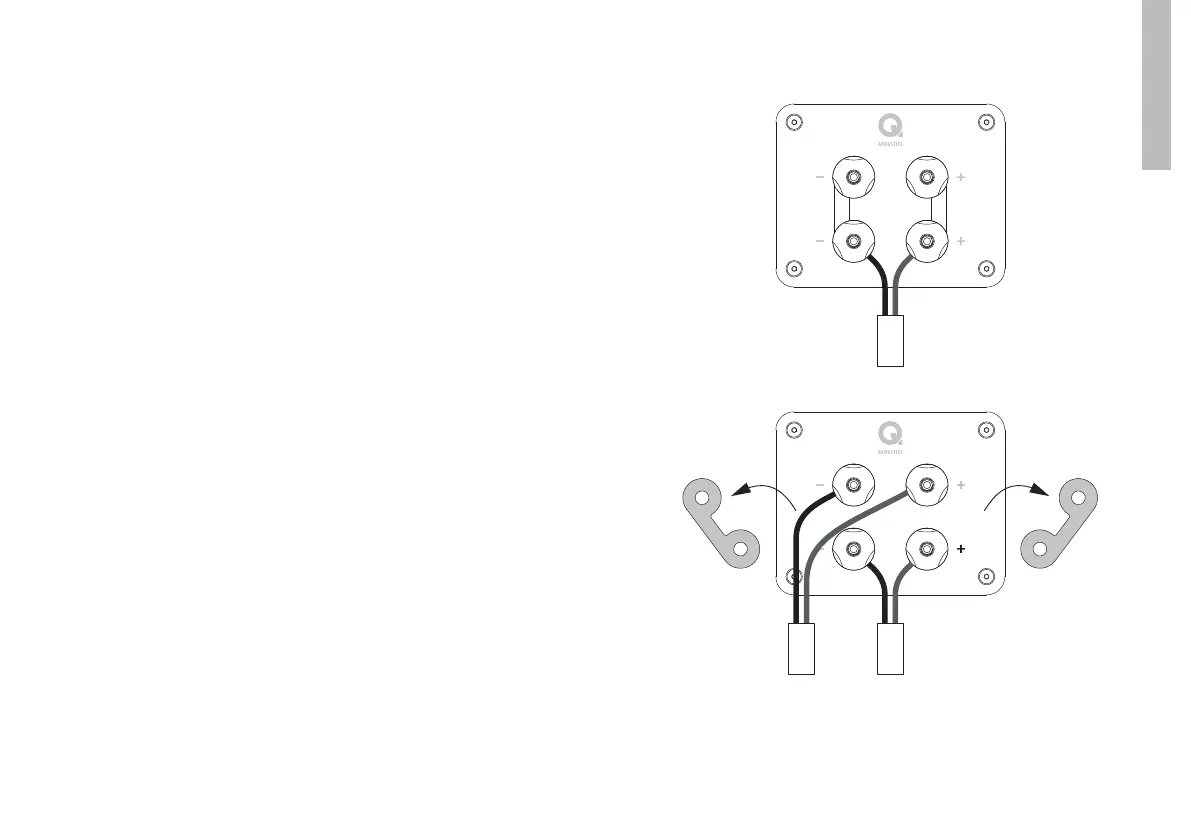

Ligações padrão
Ligue o terminal VERMELHO (+) do altifalante DIREITO ao terminal
Positivo (+) VERMELHO no canal DIREITO do amplicador.
Ligue o terminal PRETO (-) do altifalante ao terminal Negativo (-) PRETO
correspondente do amplicador.
Repita o procedimento para o canal ESQUERDO.
Ligações com dois fios
Para ligar dois os: Prepare dois cabos duplos para cada altifalante.
Desaparafuse todos os terminais do altifalante e remova ambas as
ligações. Agora ligue os terminais de agudos e os terminais de graves
ao amplicador, seguindo o procedimento descrito nas ligações padrão.
Ligações
DESIGNED IN THE UNITED KINGDOM. MADE IN CHINA (PRC)
HF
LF
DESIGNED IN THE UNITED KINGDOM. MADE IN CHINA (PRC)
HF
LF
Ligações padrão
Ligações com dois fios
