Acoustics Concept 30 - Conexiones

28
ESPAÑOL (ES)
Terminales y conectores
Los altavoces de la serie Concept tienen doble cableado. Un conector de doble
cableado incluye cuatro terminales. El par superior de terminales se conecta al
altavoz de los agudos (HF) y el par inferior se conecta al altavoz de los graves (LF).
Los conectores incluyen enlaces desmontables para conectar los pares del terminal
y congurar el altavoz en modo de cableado único. Esto le permite conectar de
modo tradicional el altavoz, utilizando un par de cables solamente.

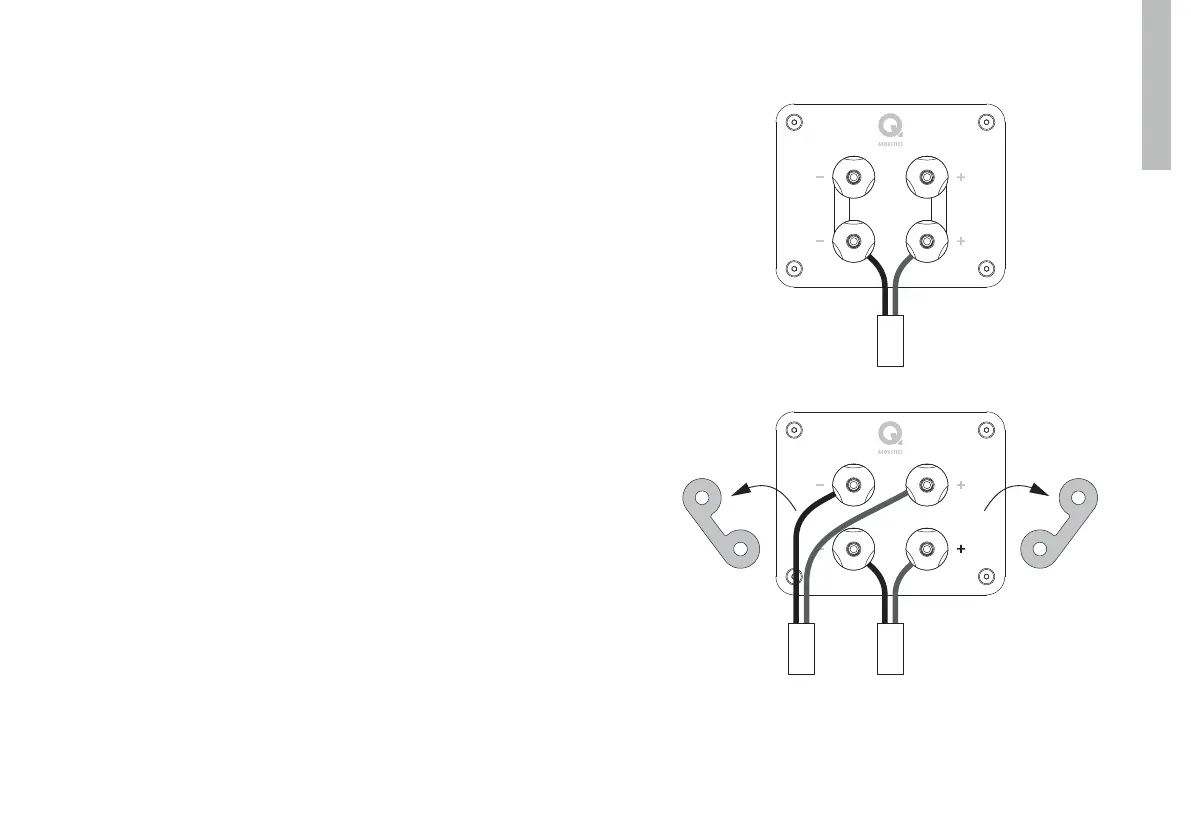

Conexiones estándar
Conecte el terminal ROJO (+) del altavoz DERECHO al terminal ROJO, Positivo (+)
en el canal DERECHO del amplicador.
Conecte el terminal NEGRO (-) del altavoz al terminal NEGRO, Negativo (-)
correspondiente del amplicador.
Repita este procedimiento para el canal IZQUIERDO.
Conexiones de doble cableado
Para conectar la unidad con doble cableado: Prepare dos cables gemelos para
cada altavoz. Desatornille todos los terminales del altavoz y retire ambos enlaces.
Ahora conecte los terminales de agudos y los terminales de graves al amplicador,
siguiendo el procedimiento detallado en el apartado de conexiones estándar.
Conexiones
DESIGNED IN THE UNITED KINGDOM. MADE IN CHINA (PRC)
HF
LF
DESIGNED IN THE UNITED KINGDOM. MADE IN CHINA (PRC)
HF
LF
Conexiones estándar
Conexiones de doble cableado
