Acuity Brands Quantum ELM4L - Diagrama del Cableado

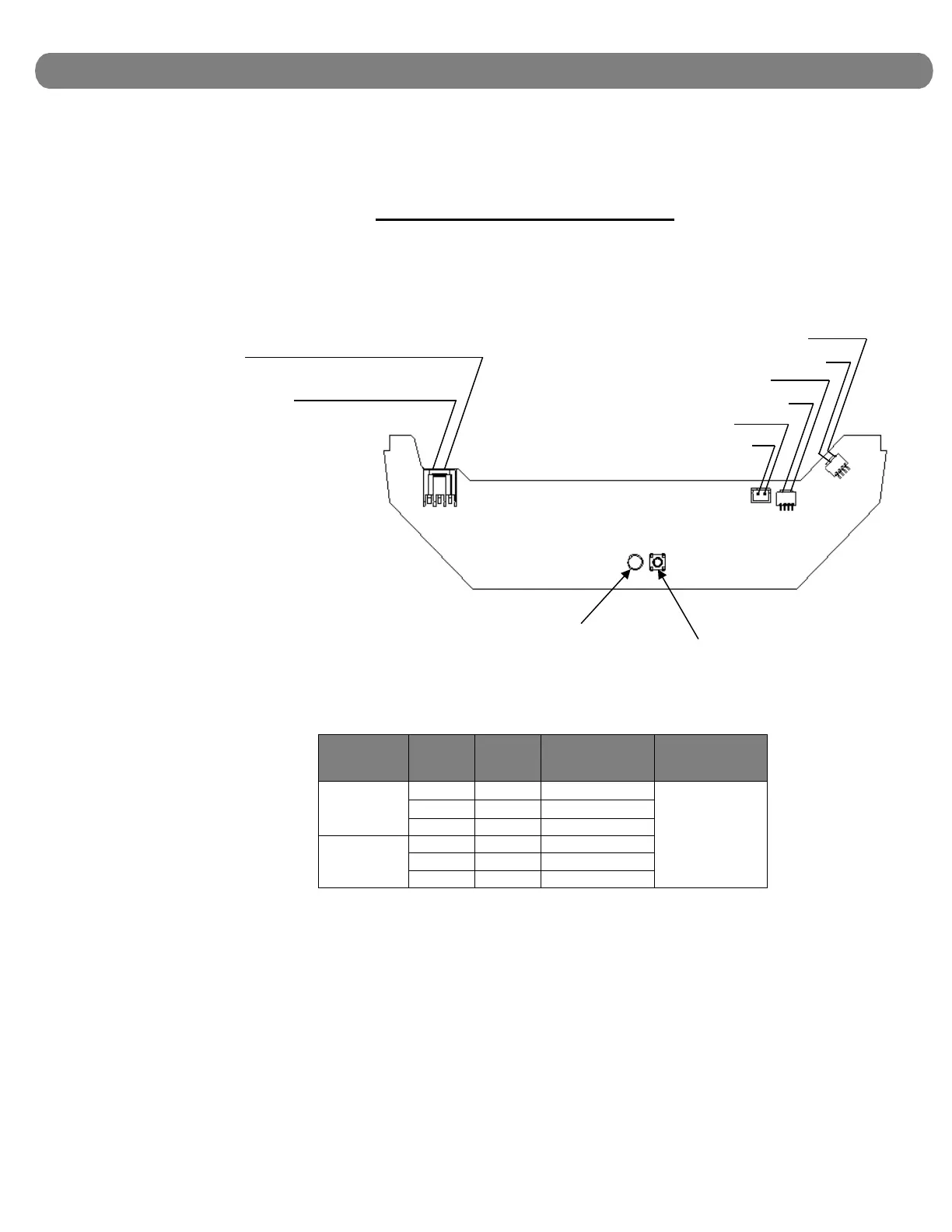

DIAGRAMA DEL CABLEADO
Voltaje de
entrada
Pin
nro.
Color
del
cable
Etiqueta del
cable
Tipo de batería
120V-277V
3
Negro
Vivo 120V-277V
NiCd 5S1P_
5.04W
2
1
Blanco
Neutral
120V-347V
3
Negro
Vivo 120V-347V
2
1
Blanco
Neutral
Lámpara
Batería
Led indicador de
estado
Interruptor de
prueba
Lámpara
PIN 3
PIN 1
página 5
INSTALACIÓN y CABLEADO (CONTINUACIÓN)
Entrada desde el circuito derivado. Consulte la
etiqueta en el par de cables para conocer los
requisitos de voltaje.
NOTA: Consulte la tabla para conocer los voltajes
de funcionamiento
