IMPORTANT : Fournissez à chaque unité une alimentation monophasée CA non commutée provenant d’un circuit utilisé pour l’éclairage normal. Tension
de fonctionnement indiquée sur le tableau de la page 5.
DES DOMMAGES AU PRODUIT AURONT LIEU SI LA TENSION D’ENTRÉE NOMINALE EST DÉPASSÉE.
REMARQUE : La batterie doit être connectée à la carte du chargeur avant de mettre l’unité sous tension CA. Si la batterie reste branchée plus de
24 heures, sans une alimentation CA continue, cela pourrait l’endommager. Voir aussi « Informations importantes sur la batterie », à la page 6.
REMARQUE : Pour satisfaire aux exigences minimales d’éclairage de la norme NFPA 101 (le Life Safety Code), la hauteur de montage
maximale d’ELM4L à partir du sol est de 26,3 pieds.

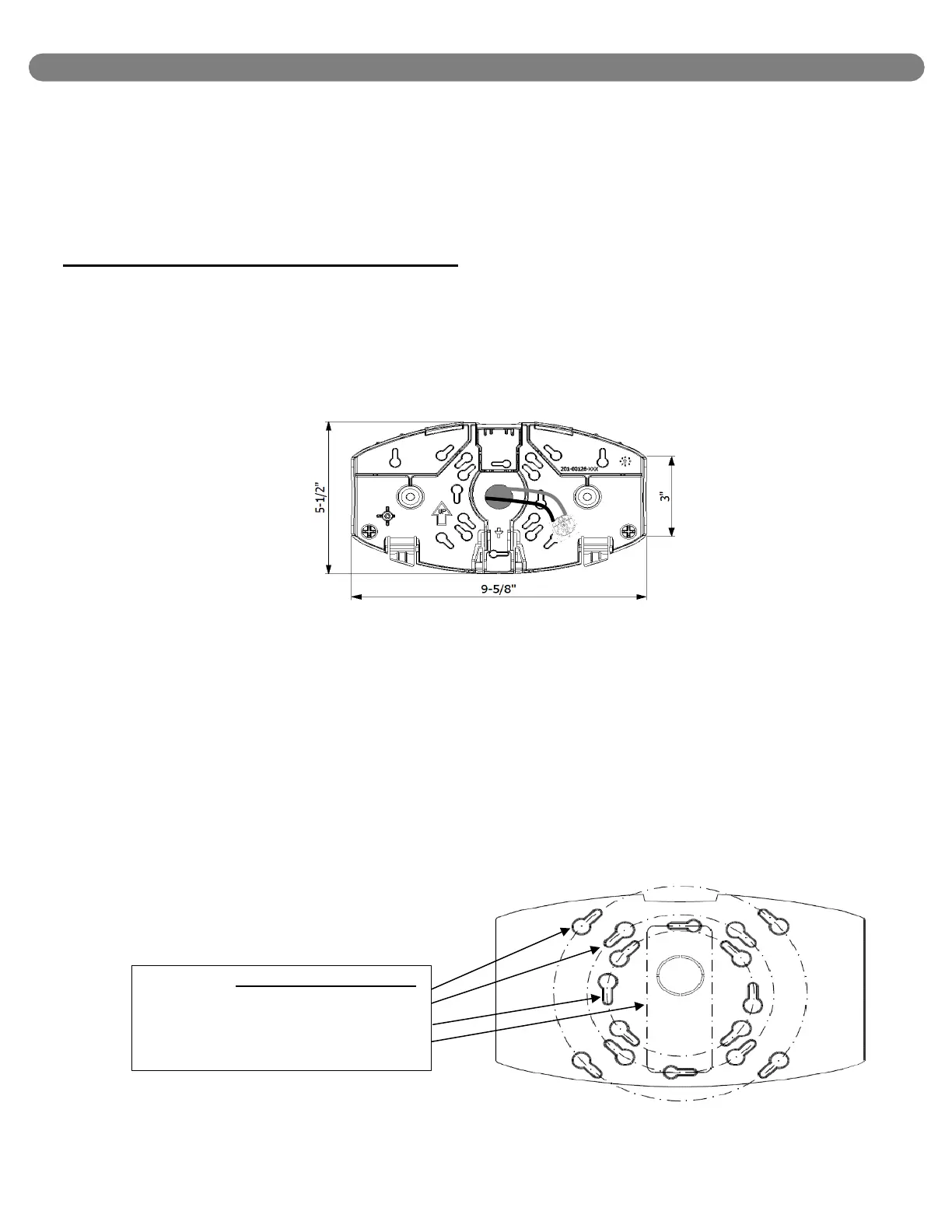

MONTAGE DE LA BOÎTE DE JONCTION
– Certains détails ci-dessous peuvent varier –
1. Sur la plaque de montage, retirez l'alvéole défonçable centrale ronde et la paire souhaitée d'alvéoles défonçables en trou de
serrure de la boîte de jonction.
Astuce : pour retirer une découpe, on peut utiliser un tournevis et un marteau. Placez-le sur une surface ouverte (c'est-à-dire un
rouleau de ruban isolant) sous la découpe tout en frappant la découpe avec un tournevis et un marteau.
2. Localisez le faisceau d’entrée bifilaire, connectez le circuit de dérivation avec un connecteur homologué UL.
REMARQUE : Glissez les fils excédentaires dans la boîte de jonction et passez le connecteur à travers le trou de serrure de la plaque de
montage en vous assurant qu’il dépasse suffisamment pour réaliser la connexion comme indiqué à l’étape 5 de « Assemblage final », à la
page 4.
3. Fixez la plaque de montage à la boîte de jonction. Évitez que les fils ne soient pincés entre la plaque et le mur.
REMARQUE : Ne serrez pas trop les vis de montage. La plaque arrière doit rester plate pour que les boutons-pression
s’enclenchent correctement.
