MONTAGE DE SURFACE DE CONDUIT
REMARQUE : pour éviter les interférences avec les composants du boîtier, utilisez les connecteurs de fils les plus compacts appropriés à la jauge
de fil.
1. Au centre supérieur de la plaque de montage, retirez les alvéoles défonçables du conduit. Retirez les trous piriformes de la plaque de
montage pour soutenir le produit sur le type de mur donné.
2. Reportez-vous au schéma de câblage, page 5. Faites les branchements de fils approuvés par le Code au circuit de dérivation et aux lampes à

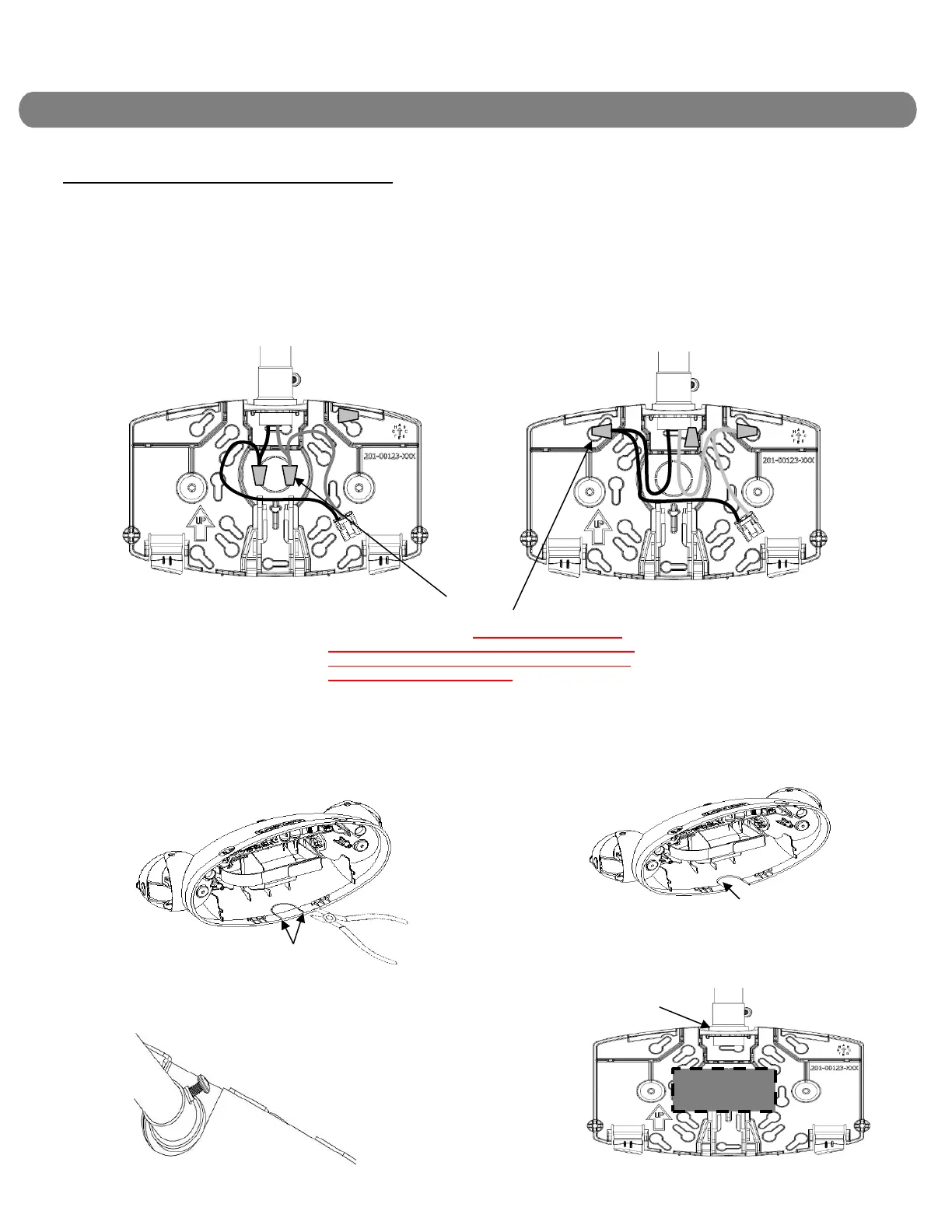

distance (le cas échéant). Disposez les fils dans les fentes de manière à ce que les connecteurs soient fixés comme indiqué dans la figure 2
ou la figure 3.
3. Enlevez la débouchure en forme de U du centre supérieur du boîtier. Astuce : Utilisez d’abord une paire de pinces coupantes
pour commencer une coupe dans la partie épaisse de chaque côté de la débouchure, puis terminez de la casser avec une pince.
Fixez les connecteurs de fils près du centre ou près
des verrous supérieurs. ÉVITER de regrouper les
fils et les capuchons de connexion dans la zone du
PCB et de la batterie, parce que cela peut limiter le
contact du connecteur au PCB.
INSTALLATION et CÂBLAGE (SUITE)
Utilisez une ou plusieurs rondelles, par exemple
(Grainger n° 4DAX6) entre le raccord de conduit et
le boîtier arrière si le raccord de conduit interfère
avec la batterie. La rondelle permet d’avoir autant
de filetage à l’intérieur du boîtier que possible.
Orientez le raccord de conduit de
façon à ce que
toutes les parties de celui-ci
dégagent le
bord de l'alvéole défonçable
