*SSDスロットの位置はパソコンによって異なります。スロ
ット位置につきましてはお使いのパソコンのユーザーマニ
ュアルをご参照ください。
**通常、SSD固定用のねじはパソコン出荷時にマザーボー
ド上 に取り付けられています。
*SSDの側面を持つようにしてください。M.2スロットはフー
ルプルーフ設計となっており、SSDのピンをスロットに対応
する方向に差し込んでください。干渉する場合は製品が破
損する恐れがありますので、無理に差し込まないでください。

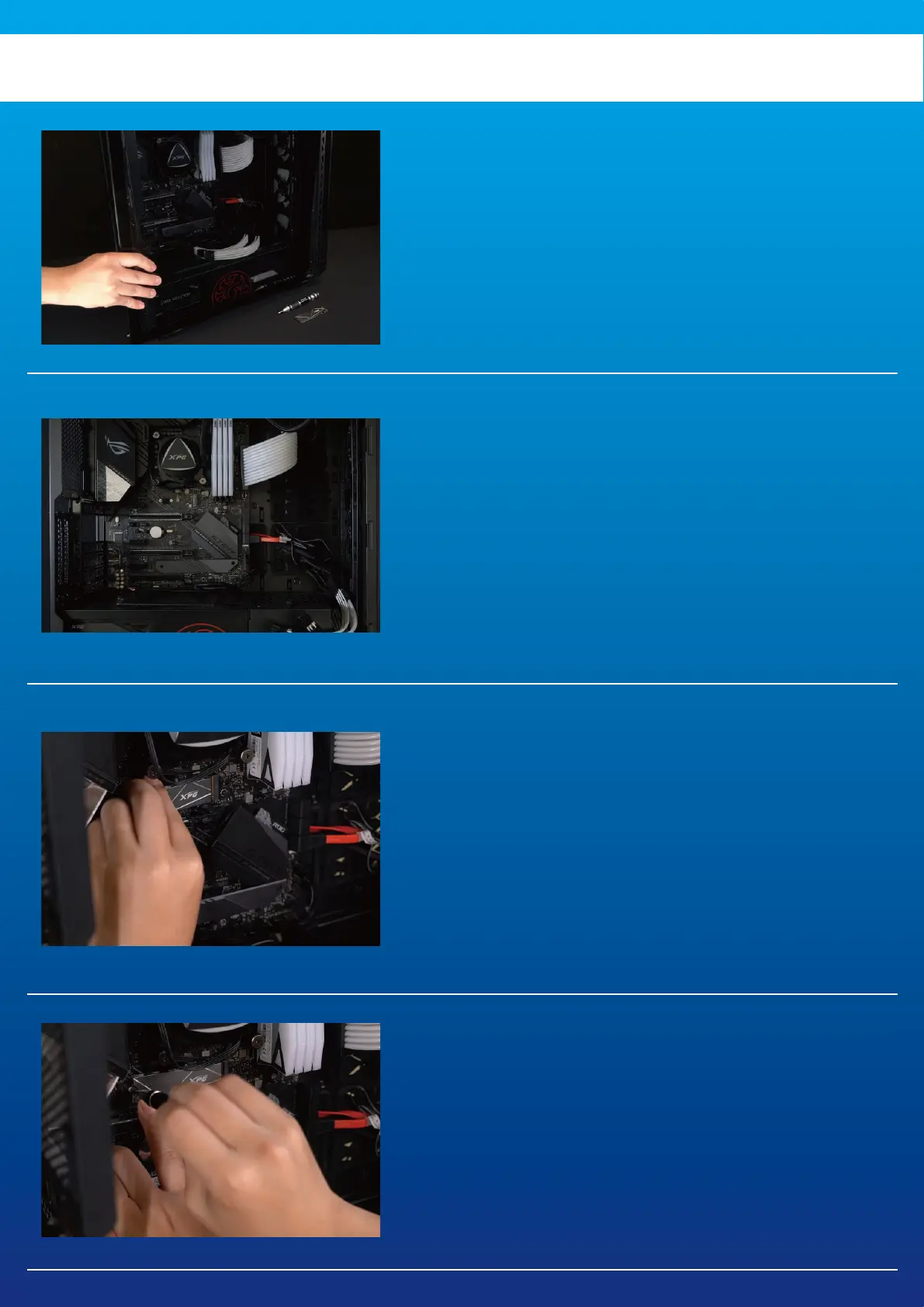

SSDの 取り付け
正しい直径のプラスドライバーを使用してケース
のねじを取り外します。
2. M.2 SSDのスロット位 置とねじを確 認
する
新しいM.2 SSDとスロットのサイズが一致している
か、マザーボード上にねじがあるかを確認します。
3. M.2ス ロ ット に SSDを差し込む
軸径の小さなプラスドライバーでマザーボード上
のねじを取り外します。SSDのピンをスロットの溝
に合わせ、SSDのピンの切り欠きがPCIeスロットの
形状に合っている（正しい方向になっている）こと
を確認し、斜めに差し込みます。最後まで押し込ん
で確実に固定されていることを確認します。
4. SSDをねじで 固 定 する
*ねじや製品が破損する恐れがありますので、ねじを締めす
ぎないでください。
プラスドライバーで M.2 SSD を固定します。
1. パソコン本 体のケースを取り外す
