User Manual - Page 26 www.adblighting.com
Issue 1.1
Photometric Data – Données photométriques
Photometrische Daten – Fotometrische gegevens
General Photometric Specification
Source LED Power
Light Output in
White
Light Output in RGB
ALC4-2
Stage Painter D60
2000 200W
8 000 lm in White
300 lm in Red
490 lm in Green
125 lm in Blue
Lumen Maintenance
@ 35 K hrs
Color Temperature
Color Rendering
Index (Typical)
RGB
ALC4-2
70 % 2700 – 6500 85-90
R: x=0,670 y=0,320
G : x=0,210 y=0,670
B : x=0,150 y=0,080
Axial intensity
Axial Intensity (cd) Beam (10% Max Intensity)
Field (50% Max
Intensity)
ALC4-2 without reflector
3 060 170° Lambertin 90°
ALC4-2 with REF/SYM
6 500 90° 53°
ALC4-2 with REF/SYM36 12 000 70° 40°

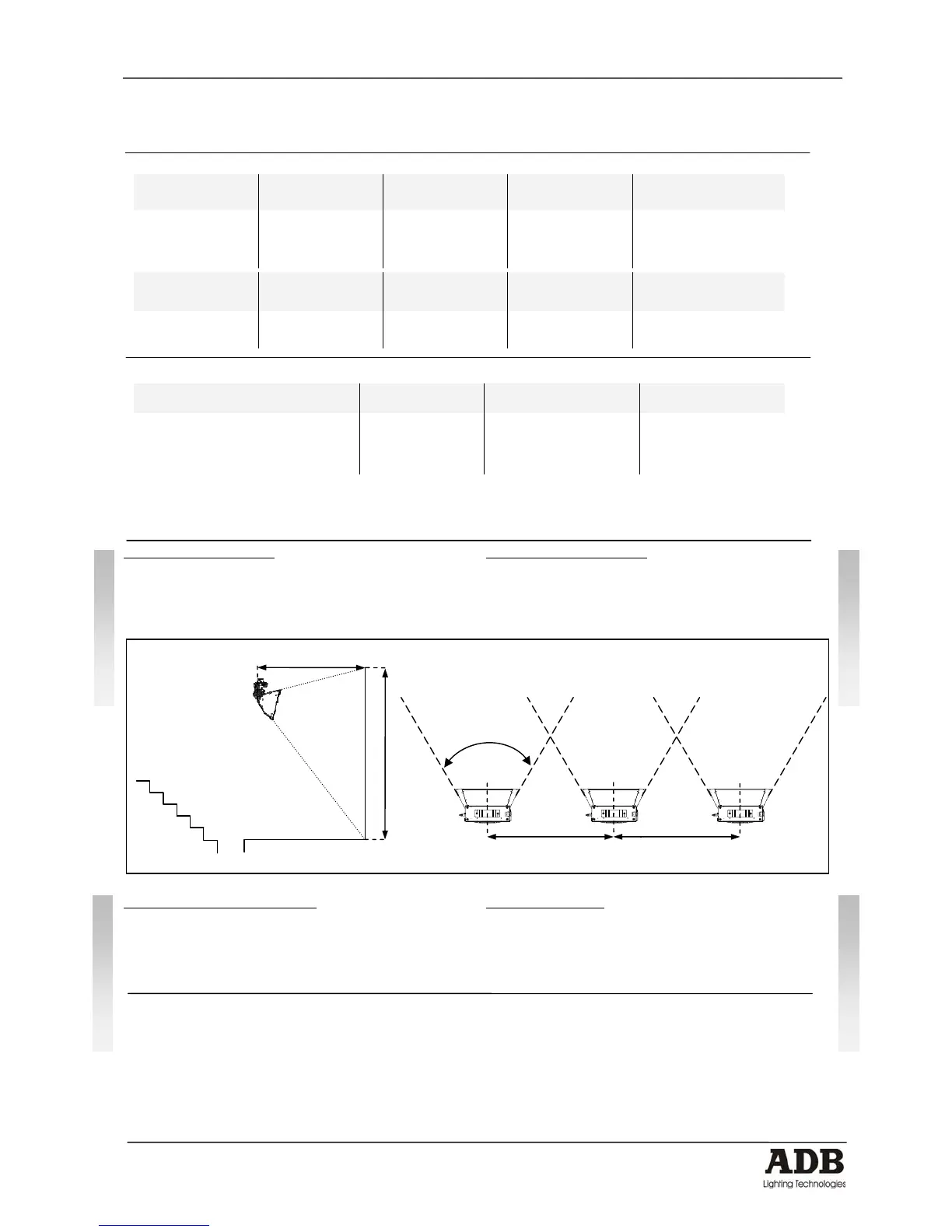

Stage lighting recommendation
Example of the positioning of a luminaire equipped with an
asymmetric reflector to illuminate a cyclorama to a maximum height of
5 - 6 m (Fig. 1).
Example of the positioning of several luminaires equipped with
reflectors for the optimum lighting of a large width cyclorama (Fig. 2).
Préconisation éclairage scénique
Exemple de position du projecteur équipé d’un réflecteur asymétrique
pour éclairer un cyclorama sur une hauteur de 5 à 6 m max (Fig. 1).
Exemple de positionnement de plusieurs projecteurs équipés de
réflecteurs pour éclairage optimal d’un cyclorama sur une grande
largeur (Fig.2).
Empfehlung für die Bühnenbeleuchtung
Beispiel der Anordnung der ALC4-2 mit einem asymmetrischem
Reflektor zur Ausleuchtung eines Horizontes mit einer max. Höhe von
5 m bis 6 m (Fig. 1).
Beispiel der Anordnung mehrerer ALC4-2 mit Reflektor für die
optimale Ausleuchtung eines breiten Horizonte (Fig. 2).
Advies podiumbelichting
Voorbeeld van de positie van een schijnwerper die is uitgerust met
een asymmetrische reflector om een horizon te belichten op een
maximumhoogte van 5 tot 6 m (Fig. 1).
Voorbeeld van de positionering van verschillende projectors die zijn
uitgerust met reflectors voor een optimale belichting van een brede
horizon (Fig. 2).
English
Français
Deutsch
Nederlands
Cyclorama
Fig. 1
Fig. 2
Max 2 m
Max 2 m
ALC4-2
3 m
5
