21
MIC-733 User Manual/
用户手册
Chapter 2
H/W Installation
硬件安装 硬體安裝
2.2.14
M
.2 30
52 Slot
/
插槽

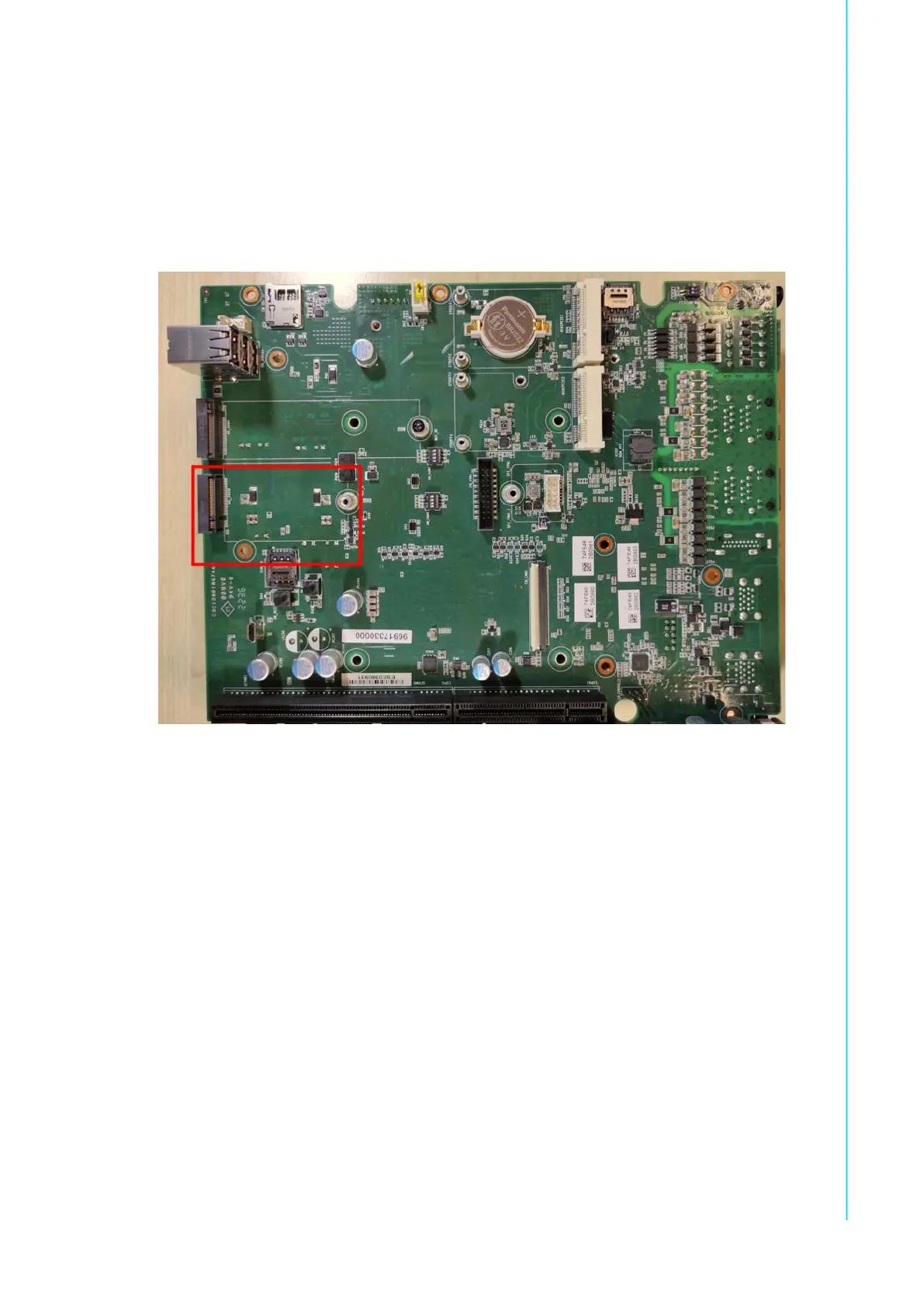

MIC-733 provides one M.2 3052 slot f
or a USB 2.0 signal.
MIC-733
在本机内部提供一个 M.2 3
052 卡槽，其支持讯号为 USB
2.0。
MIC-733 在本機内部提供一個
M.2 3052
卡槽，其支援訊
號為 USB
2.0。
32
