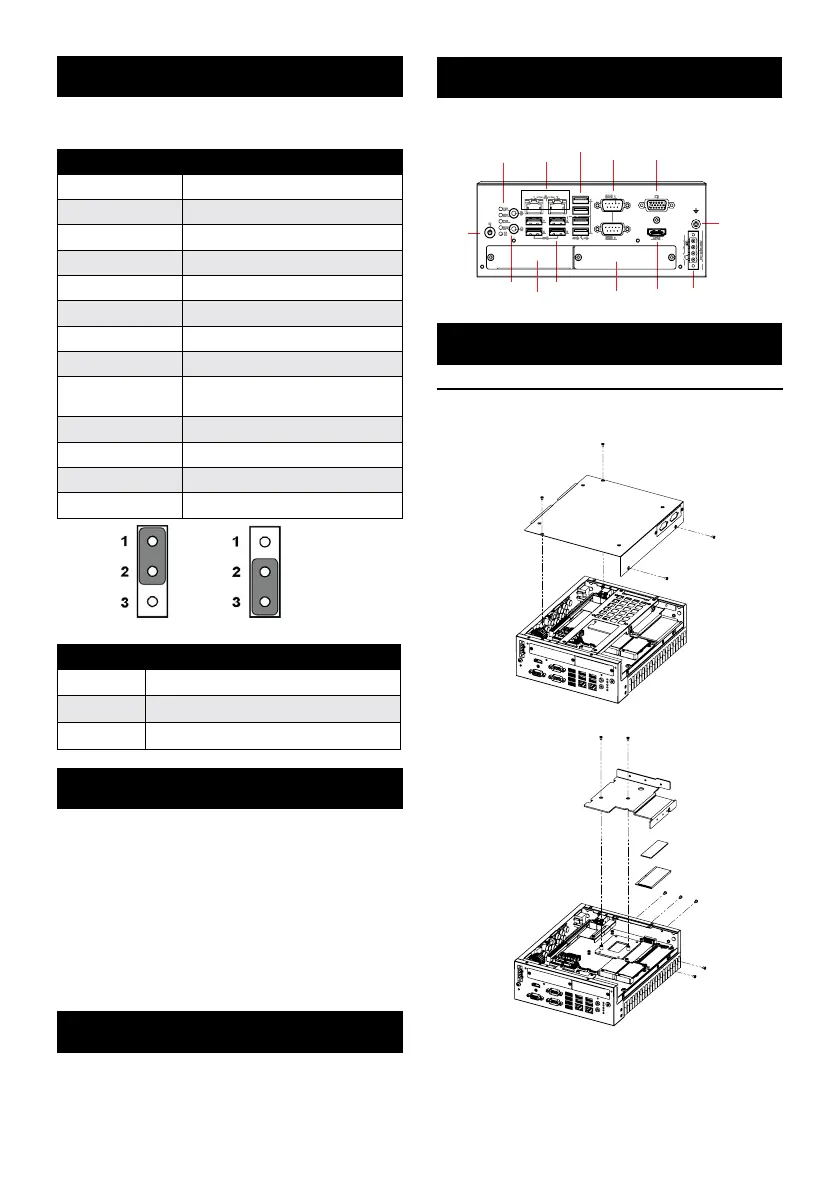

MIC-770 V3 快速入門手冊
記憶體安裝
MIC-770 V3 支援 DDR5 SODIMM ECC/非 ECC 記憶體模組。如
需詳細的記憶體支援清單，請聯繫您的經銷商或業務代表以
訂購相容的記憶體模組。
1. 卸下 4 颗螺丝并移除底盖。
2. 卸下 7 颗螺丝并移除内存散热盖。
Power
Line out
MIC in
LAN2/
LAN1
Chassis GND
VGA
9
-
36 VDC
COM1/2
USB3.2
HDMI
TX for COM1
RX for COM1
TX for COM2
RX for COM2
Storage (SATA)
USB3.2/2.0
iDoor
interface
Flex I/O
interface
主機板上有很多跳線允許使用者配置系統，滿足各種不同應
用需求。下表為每個跳線和介面的功能清單。
接頭
標籤 功能
VGA1 VGA 接頭
HDMI1 HDMI 接頭
COM 1/2 RS-232/422/485
COM 3/4，COM 5/6 RS-232
USB 1-4 USB 3.2 (R680E)或USB 2.0 (H610E)
USB 5/6 USB 3.2
USB 7/8 USB 3.2
LAN 1
Intel® i219LM（R680E, iAMT）或
Intel® i219V（H610E）
LAN 2 Intel® i210IT (iBMC)
Audio 音訊插孔（線路輸出、麥克風輸入）
LED COM 1/2 TX；RX；儲存裝置狀態
DC 9-36V 電源接頭
AT 模式 ATX 模式
PSON1：系統 AT/ATX 模式選擇
功能 跳線設置
1-2 AT 模式
2-3 ATX 模式（預設）
電腦配置了由電池供電的即時時鐘電路，如果電池更換不正
確，將有爆炸的危險。因此，只可以使用製造商推薦的同一
種或者同等型號的電池進行替換。請按照製造商的指示處理
舊電池。
警告使用者：
這是甲類資訊產品，在居住的環境中使用時，可能會造成
射頻干擾，在這種情況下，使用者會被要求採取某些適當
對策。
產品於國內裝置使用時，其電源僅限使用機架電源模組所提
供直流電源輸入，不得使用交流電源及附加其他電源轉換裝
置提供電源，其電源輸入電壓及電流請依說明書規定使用。
符合性聲明
本品符合 FCC 規則第 15 款限制。操作符合下列兩種情況：
1. 此裝置不可產生干擾，且
2. 此裝置可以接受任何干擾，包括可能導致非預期操作的
干擾。
電池
簡單安裝步驟
跳線和接頭
系統 I/O 接頭
