MIC-770 V3 快速入門手冊 3

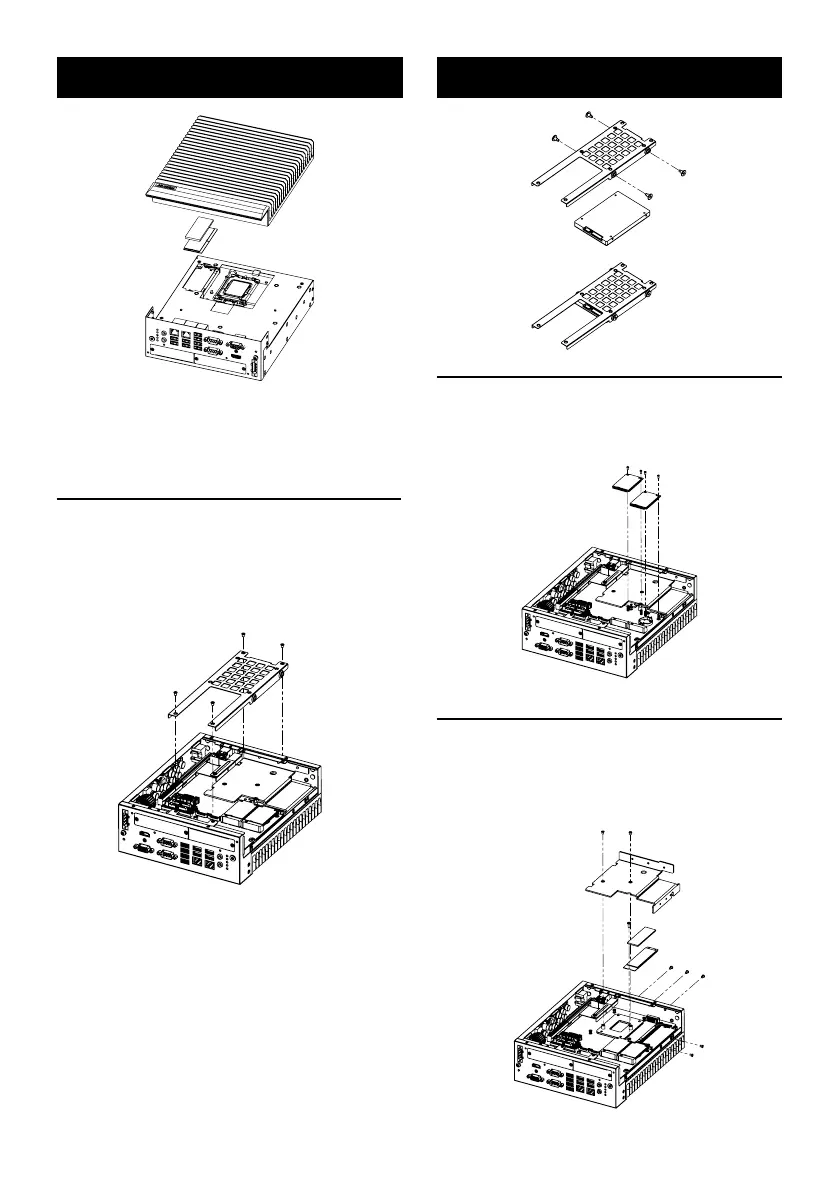

1. 卸下 4 颗螺丝并移除底盖。
2. 將導熱墊片（P/N：1990019498N000）在記憶體上，再安
裝記憶體模組。
註1：導熱墊片必須完全貼合併壓實於記憶體散熱蓋上。
儲存裝置安裝
1. 卸下 4 顆螺絲並移除底蓋。
2. 卸下 4 顆螺絲並移除儲存裝置托架。
3. 擰緊 4 顆螺絲（P/N：1930002235），固定 HDD 托架。
4. 連接 SATA 電纜/電源線，之後將儲存裝置托架放回並
用螺絲固定。
5. 放回底蓋並用螺絲固定。
Mini-PCIe 安裝
MIC-770 V3 支援全長 Mini-PCIe。
1. 卸下 4 顆螺絲並移除底蓋。
2. 將模組安裝在 Mini-PCIe 插槽，並用螺絲固定。
3. 放回底蓋並用螺絲固定。
NVMe M.2 安裝
MIC-770 V3 (R680E) 支持 NVMe M.2。
1. 卸下 4 顆螺絲並移除底蓋。
2. 卸下 7 顆螺絲並移除散熱蓋和 M.2 蓋板。
3. 將模組安裝在 M.2 插槽，並用螺絲固定。
4. 放回底蓋並用螺絲固定。
簡單安裝步驟（續） 簡單安裝步驟（續）
