4 MIC-770 V3 快速入門手冊

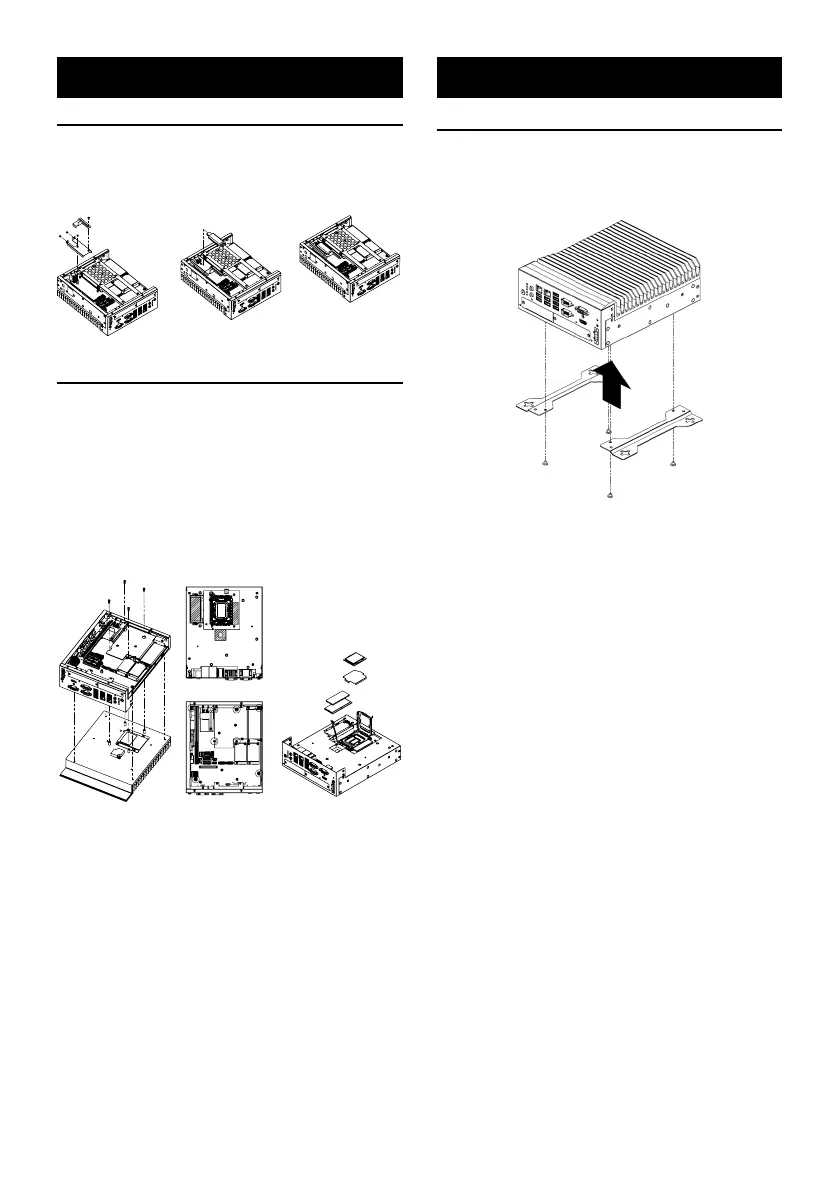

內置 USB 2.0 安裝
1. 卸下 4 顆螺絲並移除底蓋。
2. 擰松螺絲，並根據 USB 裝置大小調整支架。
3. 安裝 USB 裝置。請注意只能使用第一個插孔。
4. 放回底蓋並用螺絲固定。
CPU 安裝
1. 卸下 4 顆螺絲並移除底蓋。
2. 卸下 4 顆螺絲並移除儲存裝置托架。
3. 卸下 7 顆螺絲並移除內存和 M.2 散熱蓋。
4. 卸下主機殼四個角的 4 顆螺絲。
5. 卸·下 CPU 周圍的 4 顆螺絲以釋放鋁擠散熱片。
6. 移除鋁擠散熱片並安裝 CPU。
7. 將散熱膏塗於 CPU。
8. 重新放回並固定鋁擠散熱片、內存和 M.2 散熱蓋、儲存
裝置托架和底蓋。
簡單安裝步驟（續）
支架安裝
1. 將支架從附件盒中取出。
2. 擰緊 4 顆螺絲（P/N：1930001069）並將系統安裝於平
面之上。
簡單安裝步驟（續）
