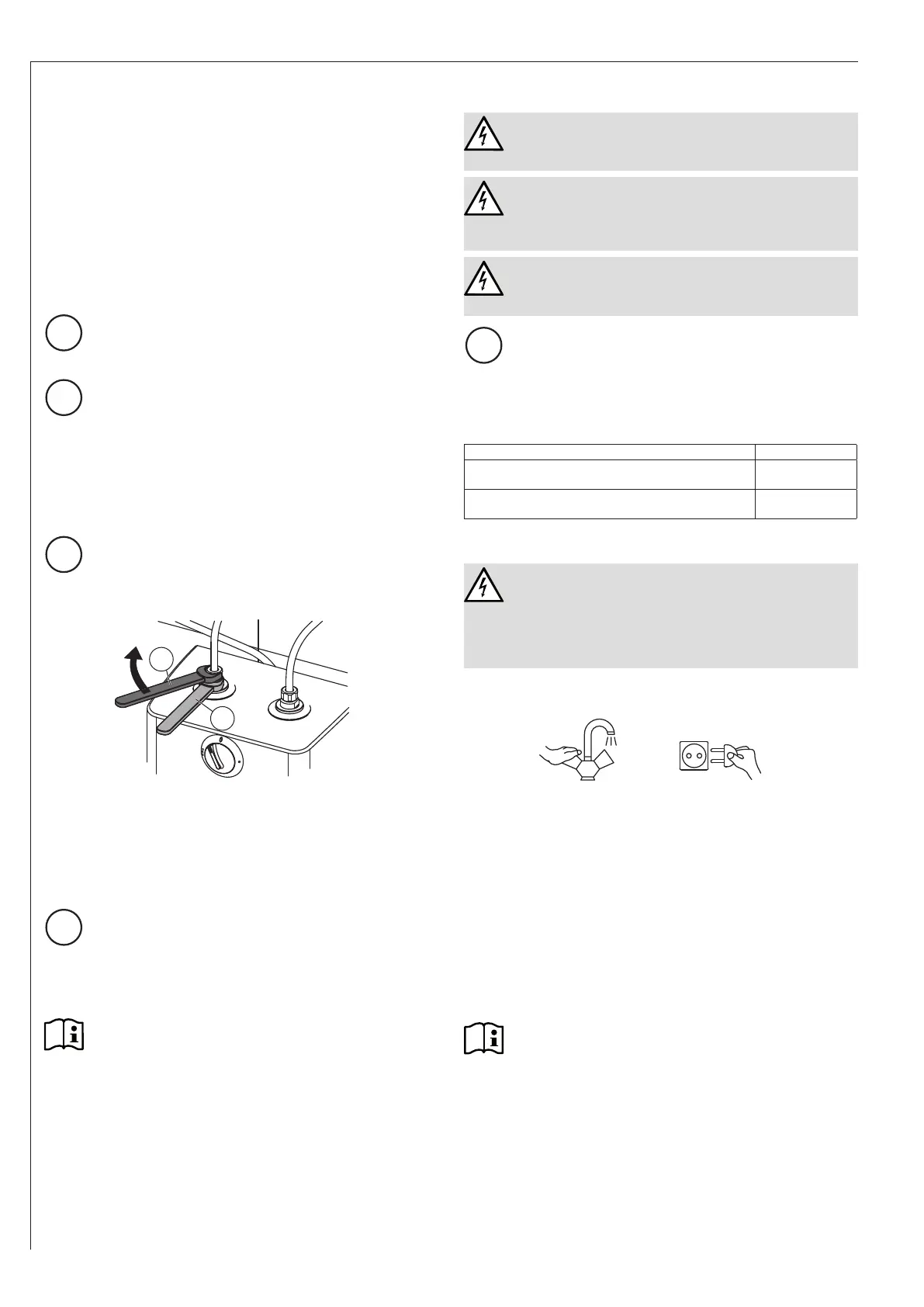

AEG U5 - Montage; Inbetriebnahme

6
INSTALLATION
9. Montage
9.1 Montage des Gerätes
» Zeichnen Sie die Bohrlöcher mit der mitgelieferten
Montageschablone an.
» Bohren Sie die Löcher und setzen Sie geeignete
Dübel ein.
» Befestigen Sie die Wandaufhängung mit geeigneten
Schrauben.
» Hängen Sie das Gerät auf die Wandaufhängung.
9.2 Wasseranschluss
!
Sachschaden
Führen Sie alle Wasseranschluss- und Installations-
arbeiten nach Vorschrift aus.
!
Sachschaden
Das Gerät kann undicht und funktionsunfähig wer-
den.
» Setzen Sie das Gerät keinem Wasserdruck aus.
» Vertauschen Sie nicht die Wasseranschlüsse.
» Stellen Sie die Durchussmenge ein (siehe An-
leitung der Armatur). Beachten Sie die maximal
zulässige Durchussmenge von 5 l/min. bei voll
geöffneter Armatur in der Stellung „warm“.
!
Sachschaden
Beim Festdrehen der Verschraubungen müssen Sie
mit einem geeigneten Schraubenschlüssel gegen-
halten.
22
19
D0000064698
Ordnen Sie die Farbkennzeichnung der Armaturen-Was-
seranschlüsse und des Gerätes einander zu:
◦ Rechts blau = „Kaltwasser Zulauf“
◦ Links rot = „Warmwasser Auslauf“
» Schrauben Sie die Wasseranschlüsse der Armatur
fest an das Gerät.
!
Sachschaden
Festverlegte Wasserleitungen zwischen Gerät und
Armatur sind nicht zulässig.
Bringen Sie keine Schlauchverlängerungen, Luft-
sprudler oder Wassersparer am Armaturenauslauf
an.
Hinweis
Achten Sie darauf, dass die Wasseranschlüsse bei
der Montage nicht geknickt werden. Vermeiden Sie
Zugspannung beim Einbau.
9.3 Elektrischer Anschluss
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Instal-
lationsarbeiten nach Vorschrift aus.
WARNUNG Stromschlag
Bei Festanschluss muss das Gerät über eine
Trennstrecke von mindestens 3 mm allpolig vom
Netzanschluss getrennt werden können.
WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzlei-
ter angeschlossen ist.
!
Sachschaden
Die auf dem Typenschild angegebene Spannung
muss mit der Netzspannung übereinstimmen.
» Beachten Sie das Typenschild.
Folgende elektrische Anschlussmöglichkeiten sind zu-
lässig:
U5
Anschluss an eine frei zugängliche Schutzkontakt-
steckdose mit entsprechendem Stecker
X
Festanschluss an eine Geräteanschlussdose mit
Schutzleiter
X
10. Inbetriebnahme
WARNUNG Stromschlag
◦ Die Inbetriebnahme darf nur durch einen Fach-
handwerker unter Beachtung der Sicherheits-
vorschriften erfolgen.
◦ Das Gerät muss vor der Inbetriebnahme voll-
ständig mit Wasser befüllt werden.
10.1 Erstinbetriebnahme
1. 2.
D0000049325
» Öffnen Sie entweder das Warmwasser-Ventil der
Armatur oder stellen Sie den Einhandmischer für
mindestens 60 Sekunden auf „warm“, bis Wasser
blasenfrei austritt.
» Prüfen Sie die Dichtheit aller Wasserinstallationen.
» Drehen Sie den Temperatur-Einstellknopf auf die
maximale Temperatur.
» Stecken Sie den Stecker in die Schutzkontaktsteck-
dose oder schalten Sie die Sicherung in der Hausin-
stallation ein.
» Prüfen Sie anhand der Aufheizanzeige die Arbeitwei-
se des Gerätes. Achten Sie dabei auf das Abschal-
ten des Temperaturreglers.
Hinweis
Wenn die Reihenfolge (erst Wasser, dann Strom)
nicht eingehalten wird, spricht der Sicherheitstem-
peraturbegrenzer an.
Gehen Sie wie folgt vor:
» Trennen Sie das Gerät vom Stromnetz.
» Befüllen Sie das Gerät mit Wasser.
» Verbinden Sie das Gerät mit dem Stromnetz.
