AER COMPACT MOBILE 2 - 3 Bedienungselemente und Anschlüsse; Frontseite

5
channels 1 + 2
efx
mains & master
mains & masterbattery control
phantom pwr

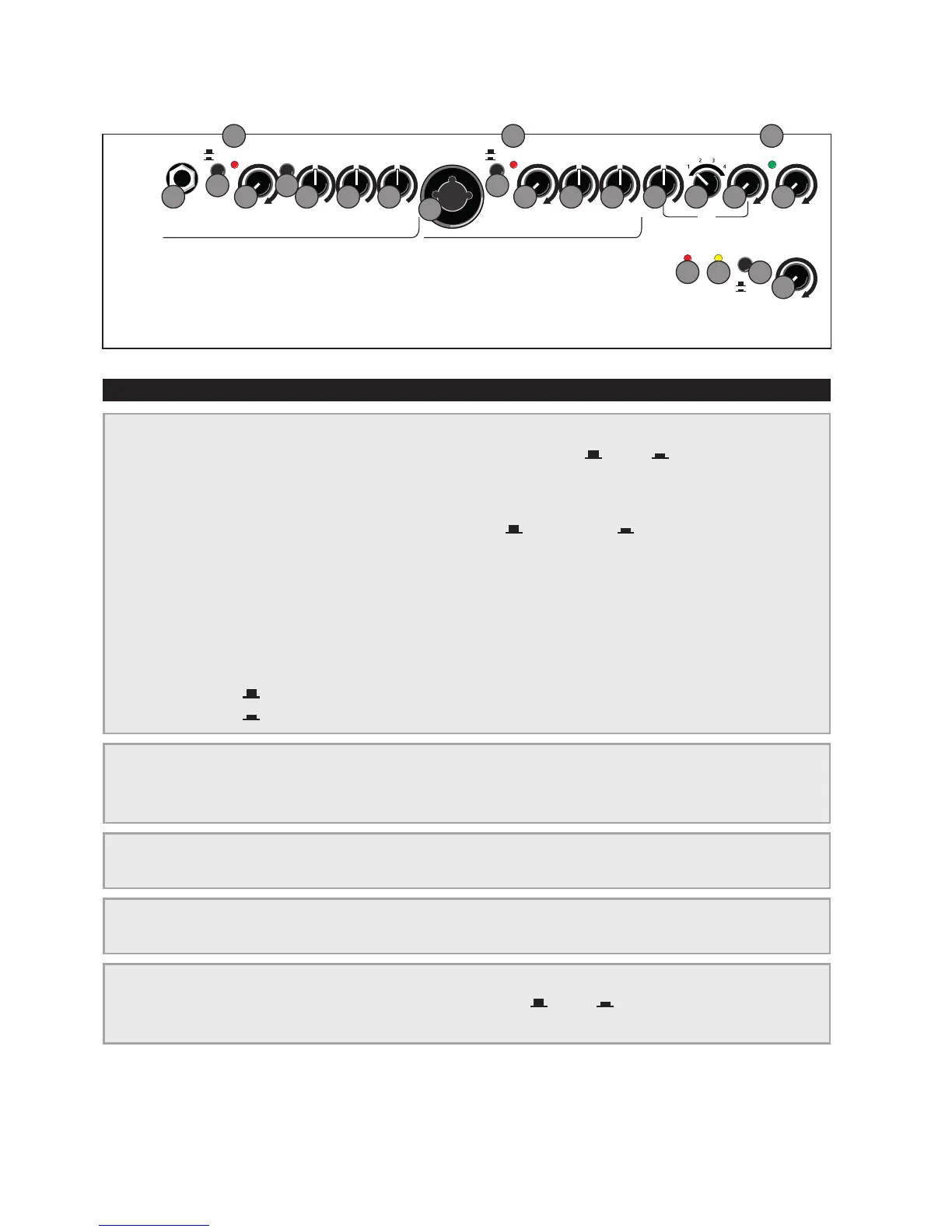

3.1 Frontseite
1) input (ch. 1) Signaleingang-Buchse für 6,3 mm Mono-Klinkenstecker
2) high/low Eingangsemp ndlichkeits-Umschalter, Attenuator = aus = an
3) clip Übersteuerungsanzeige
4) gain Eingangspegel-Regler
5) colour Aktivierungsschalter Klangfarben lter = nicht aktiv = aktiv
6) bass Basspegel-Regler
7) middle Mittenpegel-Regler
8) treble Höhenpegel-Regler
9) input (ch. 2) Signaleingang-Kombibuchse für 6,3 mm Mono-Klinkenstecker
und XLR-male-Stecker
10) line/mic Signalquellen-Wahlschalter der Kombibuchse:
line (nur über Klinkenstecker) für Instrumente (pickups) und andere line-Quellen
mic (nur über XLR-Stecker) für Mikrofone
11) pan E ektsignalverteilungs-Regler
12) select E ektauswahlschalter
13) level Pegel-Regler interner E ekt
14) power Ein-/Aus-Betriebszustandsanzeige
15) master Gesamtpegel-Regler
16) low battery Batteriestatusanzeige
17) charge Batterieladeanzeige
18) phantom
power 48 V 48-V-Phantompower-Schalter für Mikrofon = aus = an
19) aux level Aux-Signalpegel-Regler
3. Bedienelemente und Anschlüsse
IB_CPM_120718
clip clip
power
gain gain bass treble pan select level master
aux level
colour bass middle treble
high
low
line
mic
o
on
channel 1 channel 2
input input
efx
phantom
power 48V
chargelow
battery
Compact Mobile2
battery-powered acoustic amplier
1
2
3
4
5
6 7 8
9
13
14
15
1817
16
19
3
4 6 8
10
11 12
