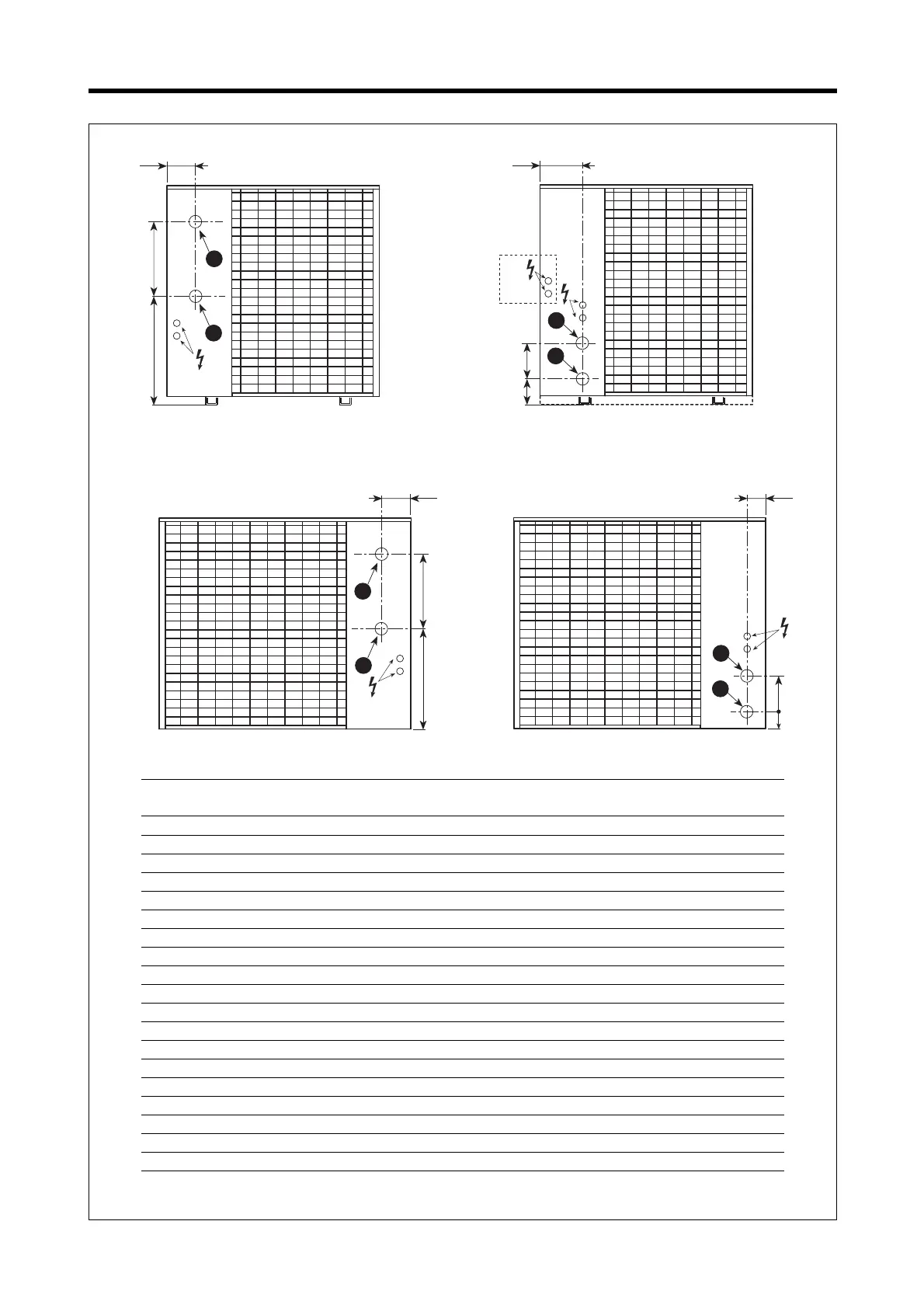

DIMENSIONI • DIMENSIONS (mm)
1
2
A
CB
AN
AN
ABC
Entrata acqua Uscita acqua Tipo attacchi
Water inlet Water outlet Water connections
020 Standard 140 515,5 250
❶
1”
❷
1”
maschio • male
020 A - HA 431,5 108 80
❷
1”
❶
1”
femmina • female
025 Standard 140 515,5 250
❶
1”
❷
1”
maschio • male
025 A - HA 431,5 108 80
❷
1”
❶
1”
femmina • female
030 Standard 140 477 466
❶
1”
❷
1”
maschio • male
030 A - HA 431,5 108 80
❷
1”
❶
1”
femmina • female
041 Standard 105 715 466
❶
1”
❷
1”
maschio • male
041 A - HA 431,5 108 80
❷
1”
❶
1”
femmina • female
050 Standard 105 715 466
❶
1”
❷
1”
maschio • male
050 A - HA 46 210 130
❶
1” 1/4
❷
1” 1/4
femmina • female
080 Standard 105 715 466
❶
1”
❷
1”
maschio • male
080 A - HA 46 210 130
❶
1” 1/4
❷
1” 1/4
femmina • female
090 Standard 105 715 466
❶
1”
❷
1”
maschio • male
090 H 105 1015 466
❶
1”
❷
1”
maschio • male
090 A - HA 46 210 130
❶
1” 1/4
❷
1” 1/4
femmina • female
100 Standard 340 400 466
❶
1”
❷
1”
maschio • male
100 A - HA 57 170 130
❷
1” 1/2
❶
1” 1/4
femmina • female
150 Standard 340 400 466
❶
1”
❷
1”
maschio • male
150 A - HA 57 170 130
❷
1” 1/2
❶
1” 1/4
femmina • female
1
2
AN
020
025
030
A
CB
AN 020
➝➝
090 A - HA
1
2
A
CB
AN 100 - 150 Standard
1
2
A
CB
AN 100 - 150 / A - HA
AN 020
➝➝
090 Standard
