LEGENDE SCHEMAS ELECTRIQUES • SCHALTPLÄNE LEGENDE
AP = Pressostat haute pression
Druckbegrenzer
CC = Contacteur du compresseur
Schaltschütz Verdichter
CMCP = Condensateur de marche compresseur
Kondensator - Verdichter
CP = Compresseur
Kompressor
IM = Interrupteur de ligne
Hauptschalter
L = Phase d’alimentation
Phase der Spannungsversorgung
N = Neutre d’alimentation
Neutralleiter der Spannungsversorgung
PE = Mise à la terre
Erdleiter
PT = Protection moteur
Motorschutz
RCS = Rélais contrôle sequence phases
Phasen Reihenfolge relais
RT = Rélais thermique
Thermorelais
TB = Bornier
Klemmleiste
Raccordements à effectuer sur place
Bauseits auszuführende Anschlüsse
Composants non compris
Nicht mitgelieferte Komponenten
DONNEES ELECTRIQUES • ELT. ANGABEN
CWX 1207 1807 1807 T 2407 2407 T
IM [A] 10 16 6 16 6
SEZ. A [mm
2
] 1,5 2,5 1,5 4 1,5
SEZ. B [mm
2
] 1,5 1,5 1,5 1,5 1,5

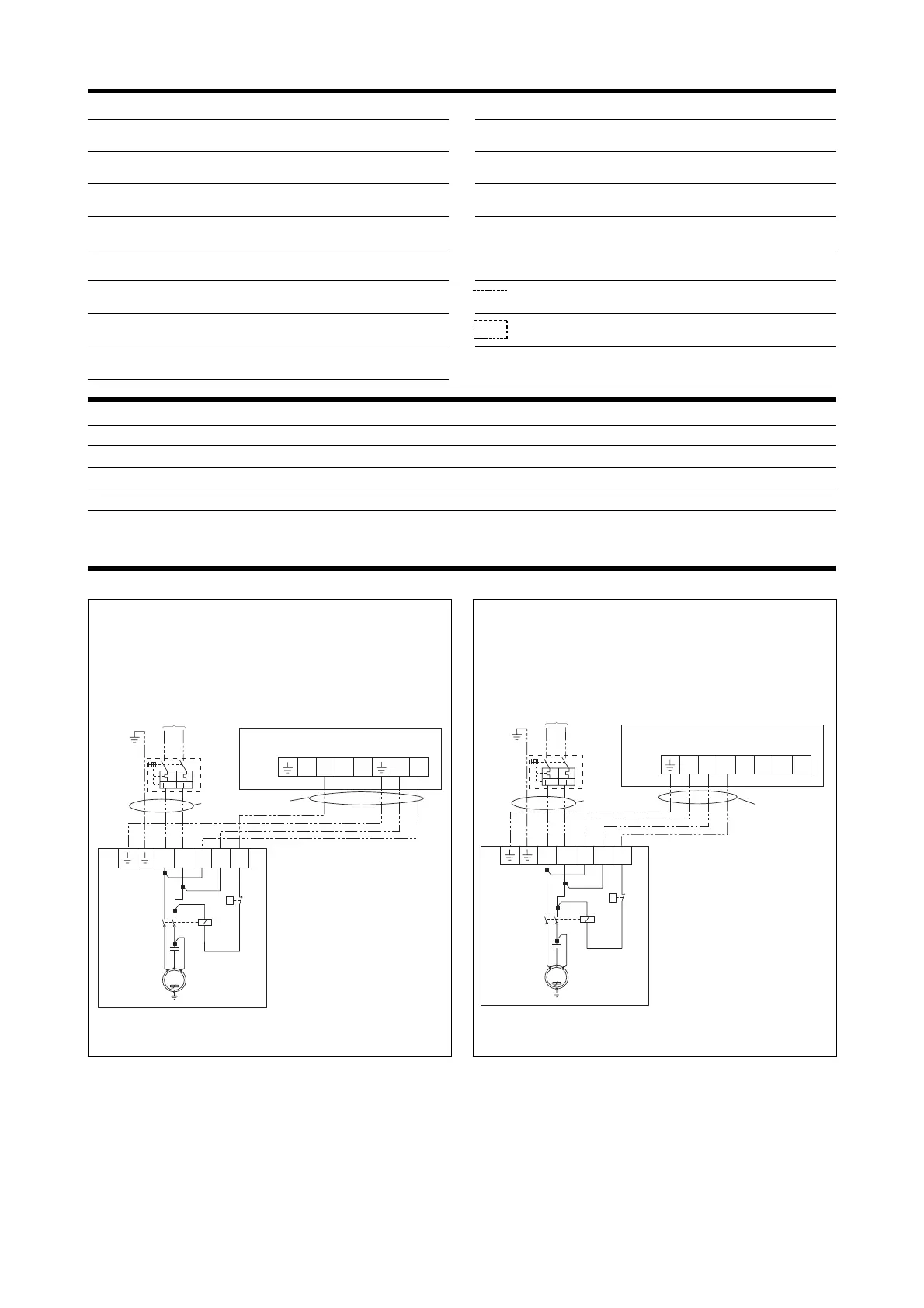

SCHEMAS ELECTRIQUES • SCHALTPLÄNE
Les schémas électriques peuvent être modifies en conséquence des mises à jour. Il faut toujours se référer aux schémas électrique dans les appareils.
Die Schaltschemas können geändert werden; es empfiehlt sich immer auf das mit dem Gerät verpackte El. Schaltschema zu beziehen.
SEZ. B
SEZ. A
SEZ. B
SEZ. A
