VMF-E19/E19I
Pour un fonctionnement correct du système, il faut faire attention à la correspondance fonctionnelle de chaque câble:

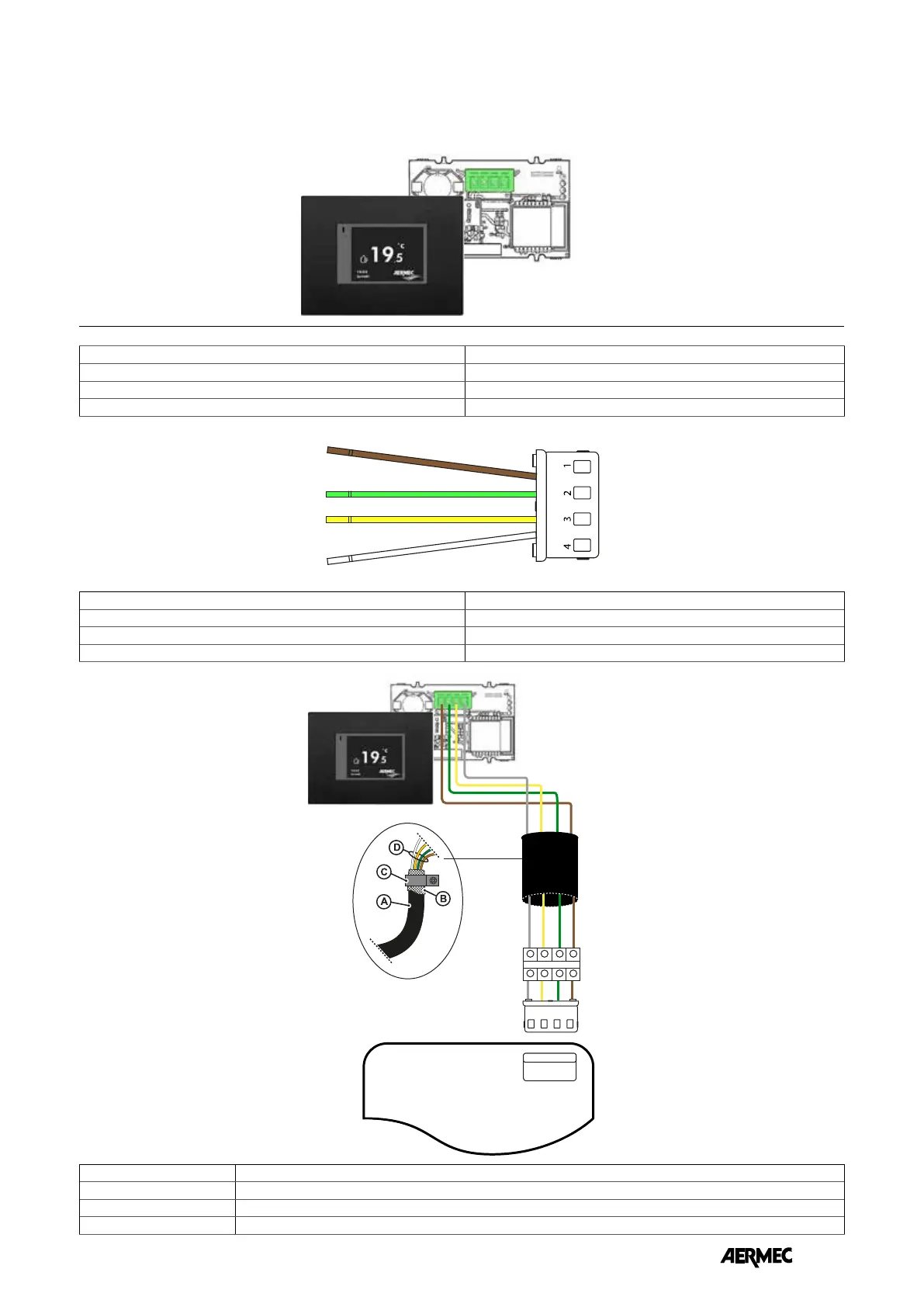

Pour connecter l'interface utilisateur DI24 aux thermostats et aux VMF-E19/E19I, il faut utiliser le câble d'interface dédié code 5152810 :
CONNEXIONS ÉLECTRIQUES :
Légende
1 5 V
2 RX_TX_Mode
3 GND
4 TX_RX
1 Marron TX_RX
2 Vert GND
3 Jaune RX_TX_Mode
4 Blanc 5 V
A Câble à 4 pôles avec blindage
B Écran replié sur le câble
C Borne en matériau conducteur
D Pôles à connecter au bornier fourni avec le câble code 5152810
FR
