38
VMF-E19/E19I

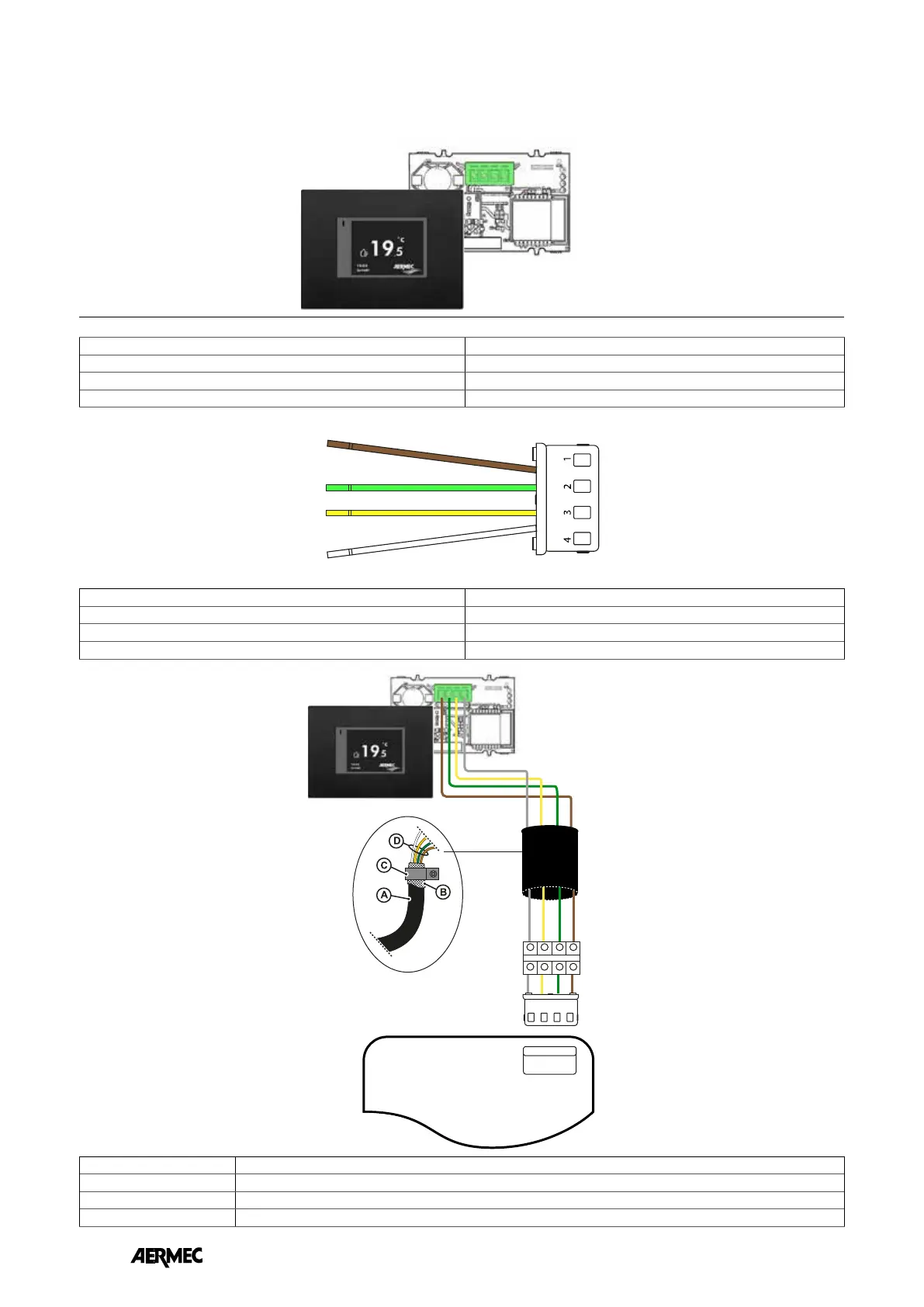

A 4-poliges Kabel mit Abschirmung
B Schirm über Kabel gefaltet
C Klemme aus leitendem Material
D Pole, die an die mit dem Kabel gelieferte Klemmleiste anzuschließen sind Code 5152810
1 Braun TX_RX
2 Grün GND
3 Gelb RX_TX_Modus
4 Weiß 5 V
Legende
1 5 V
2 RX_TX_Modus
3 GND
4 TX_RX
Für den ordnungsgemäßen Betrieb der Anlage muss auf die funktionale Übereinstimmung der einzelnen Kabel geachtet werden:
Für den Anschluss der Benutzerschnittstelle DI24 an die Thermostate und VMF-E19/E19I muss das spezielle Schnittstellenkabel
5152810 verwendet werden:
ELEKTROANSCHLÜSSE
