AERMEC DI24 - Page 49

49
4 3 2 1
VMF-E19/E19I
4 3 2 1

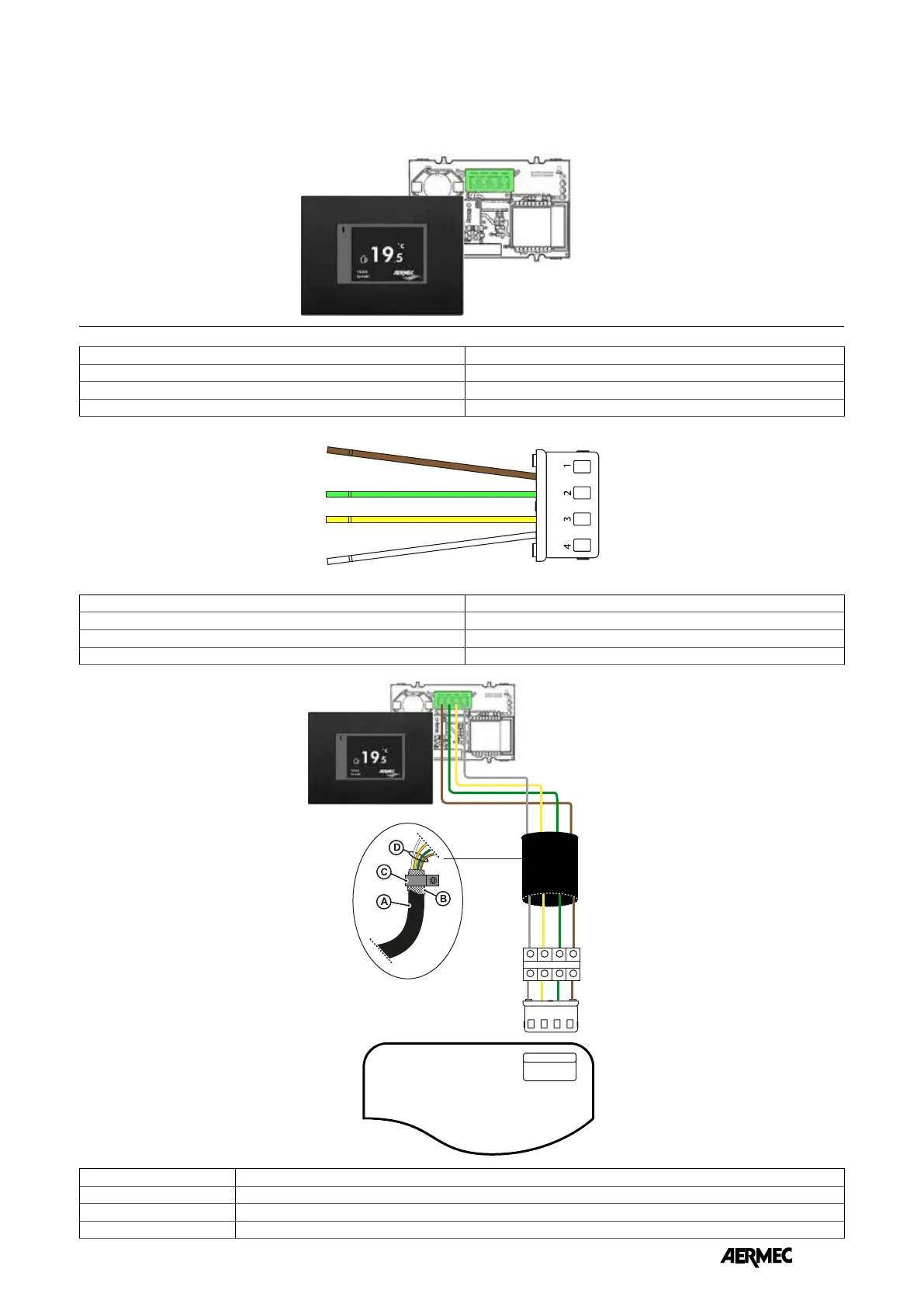

Para que el sistema funcione correctamente, debe prestarse atención a la correspondencia funcional de cada uno de los cables:
Para conectar la interfaz de usuario DI24 a los termostatos y VMF-E19/E19I, debe usar el cable de interfaz dedicado cód. 5152810:
CONEXIONES ELÉCTRICAS:
Leyenda
1 5 V
2 RX_TX_Mode
3 GND
4 TX-RX
1 Marrón TX-RX
2 Verde GND
3 Amarillo RX_TX_Mode
4 Blanco 5 V
A Cable de 4 polos apantallado
B Pantalla plegada sobre cable
C Borna de material conductor
D Polos que deben conectarse al bornero suministrado con el cable cód. 5152810
ES
