AERMEC FCW 522V - Page 108

108
Español

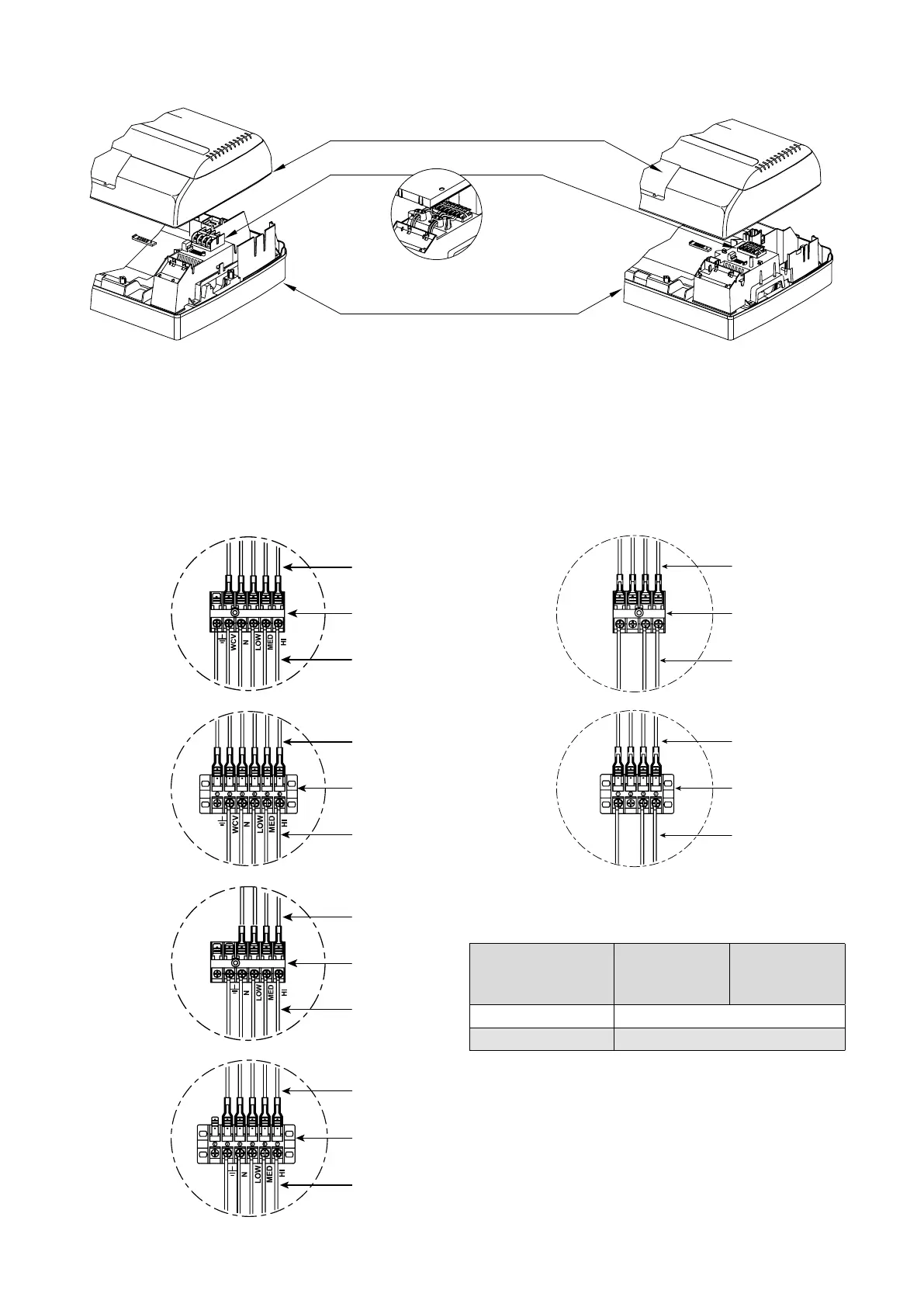

Conexiones eléctricas
Panel frontal
Bornero alimentación eléctrica
Base
Conexiones eléctricas a los ventiloconvectores
Motor
Bornero
Cable de
conexión
ATENCIÓN:

      


      


     
     
   



El cable eléctrico de alimentación debe ser
del tipo H07 V-K o N07 V-K con aislamiento
450/750V si está posicionado dentro de
un tubo o una canaleta. Para instalaciones
con cable a la vista, usar cables con doble
aislamiento de tipo H5VV-F.
Para todas las conexiones, hay que seguir los
esquemas eléctricos que se suministran con
el aparato.
Asegúrese de que el cableado se realice de
acuerdo con lo que establecen las leyes y
normativas vigentes y el presente manual.
Todas las partes y los materiales suministrados
en la obra deben cumplir con las leyes y las
normativas nacionales.
Motor
Bornero
Cable de
conexión
Motor
Bornero
Cable de
conexión
Motor
Bornero
Cable de
conexión
Control
con tarjeta
electrónica de
microprocesador
Bornero
Cable de
conexión
Control
con tarjeta
electrónica de
microprocesador
Bornero
Cable de
conexión
FCW_2V
FCW_3V
FCW_VL
FCW_2VN
FCW_3VN
FCW_VLN
IG 2A
 1.5mm
2
ATENCIÓN

        

FCW223VN
FCW222VN
FCW323VN
FCW322VN
FCW423VN
FCW422VN
FCW22VLN
FCW32VLN
FCW42VLN
FCW223V
FCW222V
FCW22VL
FCW323V
FCW322V
FCW32VL
FCW423V
FCW422V
FCW42VL
FCW52VLN
FCW523V
FCW522V
FCW52VL
