Este contacto en la caja de terminales per-
mite tener una señal (230V ~, max 1A) con
la cual controlar la bomba del sistema. La
tabla muestra el voltaje en este contacto
según la versión de la máquina, el esta-
do de la unidad y el estado de la válvula
interna.
PFW2
al mismo tiempo.
Un panel PFW2 puede controlar un solo
ventiloconvector.

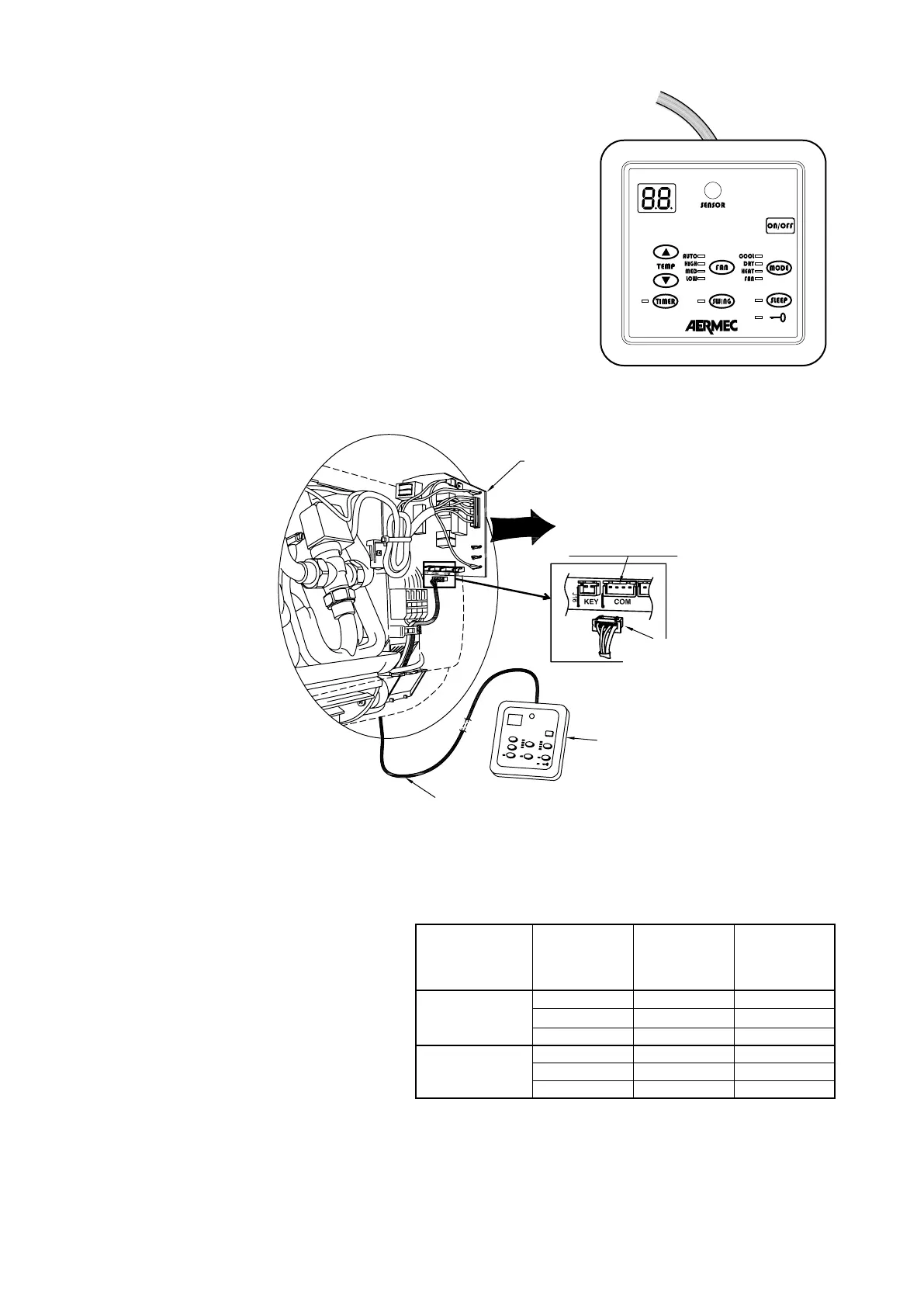

El panel se puede fijar directamente a
la pared con dos tornillos o bien a una
caja eléctrica rectangular unificada a 3
módulos. El cable del panel tiene 7.5
metros de longitud y tiene un conector
(B) para la conexión a la tarjeta electró-
nica del ventiloconvector, como se ilus-
tra en los esquemas eléctricos.
Para instalar el panel de cable es nece-
sario:
- desconectar de la tarjeta electrónica
interior del ventiloconvector el conector
(A) del receptor IR.
- conectar a la tarjeta, en el conector
vacío, el conector (B) del panel de cable.
El panel PFW2 permite configurar los
parámetros principales de funciona-
miento del aparato, estos parámetros
se visualizan en una pantalla de cristales
líquidos facilitando así las operaciones
de programación.
Evite instalar el panel en posiciones
solares.
Control con tarjeta
electrónica de
microprocesador
Extraiga la tarjeta
electrónica
Conector hembra
Conector macho
del
Panel de cable
Panel de cable
Cable de conexión
del
Panel de cable
válvula/ poten
3V
OFF OFF 0 V
ON ON 230V~
ON OFF 230V~
2V, VL
OFF OFF 0 V
ON ON 230V~
ON OFF 0 V
