24
Italiano

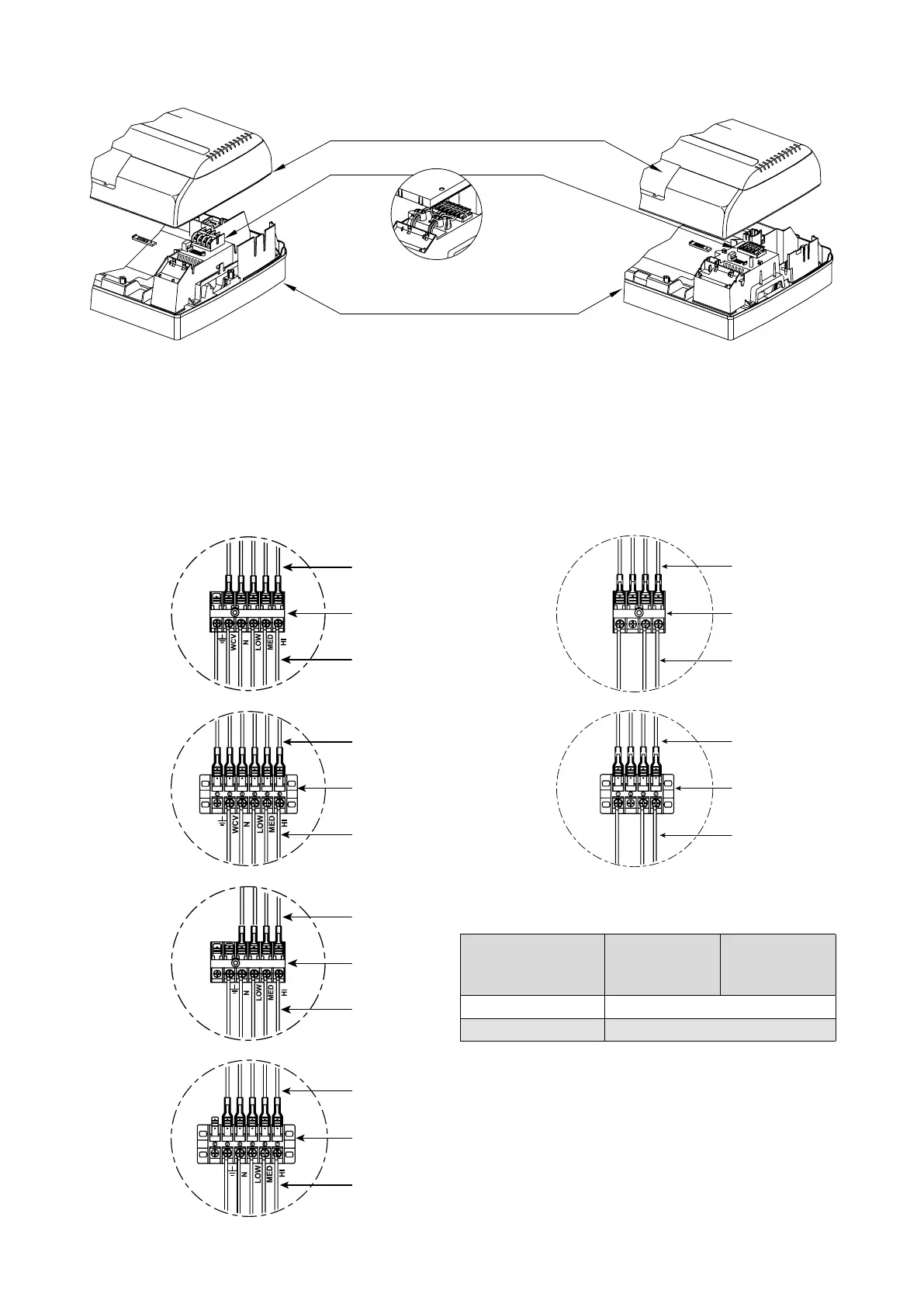

Collegamenti elettrici
Pannello frontale
Morsettiera alimentazione elettrica
Basamento
Collegamenti elettrici ai ventilconvettori
FCW223VN
FCW222VN
FCW323VN
FCW322VN
FCW423VN
FCW422VN
FCW22VLN
FCW32VLN
FCW42VLN
FCW52VLN
Motore
Morsettiera
Cavo di
collegamento
ATTENZIONE:   
   

   





interruttore onnipolare magnetotermico
     


Il cavo elettrico di alimentazione deve essere
del tipo H07 V-K oppure N07 V-K con
isolamento 450/750V se incassato in tubo
o canaletta. Per installazioni con cavo in
vista usare cavi con doppio isolamento di
tipo H5VV-F.
Per tutti i collegamenti seguire gli schemi
elettrici a corredo dell’apparecchio.
Assicurarsi che il cablaggio sia eseguito
in conformità alle leggi e alle normative
vigenti e al presente manuale.
Tutte le parti e i materiali forniti in cantie-
re devono essere conformi alle leggi e
alle normative nazionali.
Motore
Morsettiera
Cavo di
collegamento
Motore
Morsettiera
Cavo di
collegamento
Motore
Morsettiera
Cavo di
collegamento
FCW223V
FCW222V
FCW22VL
FCW323V
FCW322V
FCW32VL
FCW423V
FCW422V
FCW42VL
FCW523V
FCW522V
FCW52VL
Controllo
con scheda
elettronica a
microprocessore
Morsettiera
Cavo di
collegamento
Controllo
con scheda
elettronica a
microprocessore
Morsettiera
Cavo di
collegamento
FCW_2V
FCW_3V
FCW_VL
FCW_2VN
FCW_3VN
FCW_VLN
IG 2A
Sez. cavi 1.5mm
2
ATTENZIONE



